一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

日期: 2021-11-22
浏览次数: 581233

一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

 关于这个标题,我也是想了很久,怎么去命名简洁又能表达出我想阐述的意思,最终我还是没有使用一个简洁的标题,因为这颗芯片本来就能实现这样的功能,我是真的想不出如何去把这个标题简洁化。我只能说有关雾化器开发产品客户和技术人员,希望你们能认真看下去,当然我也是小白一位,有阐述不对的请勿喷,有问题可以提出。

下面我就给大家介绍一下我们的这颗语音芯片WT2003H是如何实现上面讲述的功能

一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

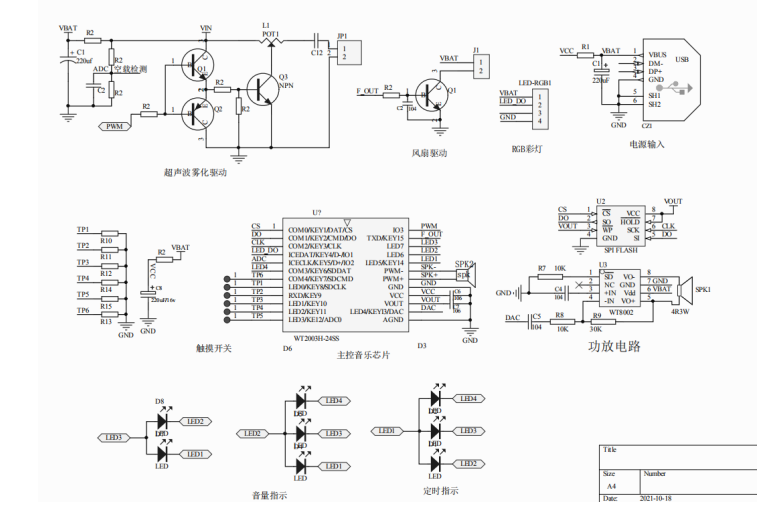

首先给大家看一下整体原理图:

一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

当看到这个原理图后是不是还是有那个味道,告诉大家这个项目我们已经实现,现目前正在小批试产中,当然中途还是遇到很多疑难问题,不过都被我们团队一一攻克。

下面给大家分部分介绍产品的各个功能

喷雾部分的实现:

一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

这里主要是雾化模块需要3M频率去驱动否则无法实现这个功能,这里耗时也是最长的,跟PCB布局还有散热的处理都有很大关系,并且还不能触摸靠得太近,为什么 我就不做解答了。

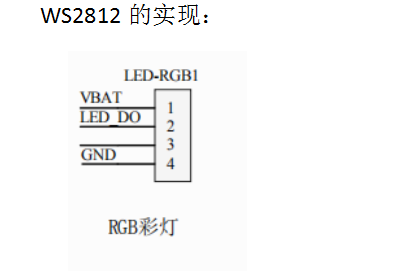

WS2812的实现:

一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

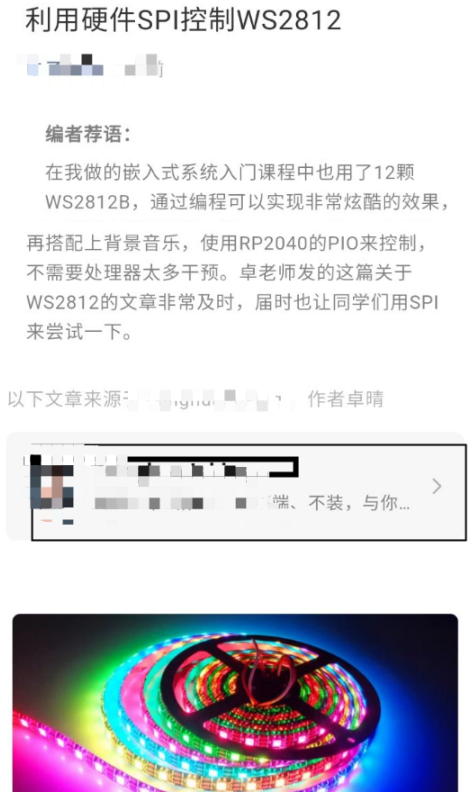

这个驱动RGB的灯珠大家应该都不陌生,他的主要难点大家都知道他的时序要求很快,一般的MCU还是很难时现,作为我们可以跑到160M的主频的语音芯片也是有一些难度的,因为我们语音芯片在播放语音的时候想模拟一个NS级IO口实现翻转有些难度,但是最终我们还是使用一个巧妙的方法将他实现了,也是非常开心的,我这里就不多说了,给你看看一个截图,也许对你们以后需要驱动WS2812的都有一定帮助

 一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

好了,关于WS2812的驱动都讲述到这里,这个方式是肯定能够实现并且非常稳定,你想驱动多少个灯都可以,我看淘宝针对这个驱动模块卖的费用还是比较高的,你可以买片我们的语音芯片回去玩玩,我们这个驱动已经实现标准化,通过简单串口就能实现你需要的效果哟,并且我们的价格非常优惠哟,有点偏题了 收。

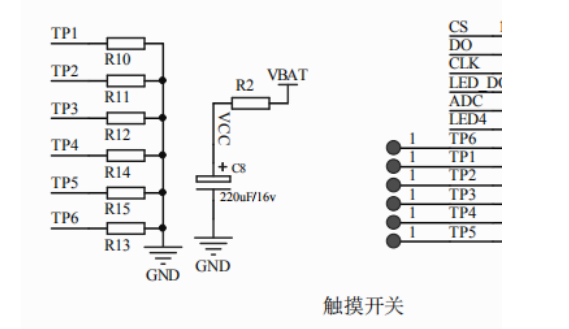

触摸按键:

 一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

针对这个项目我们实现了6个触摸按键功能,这个就不用多说了,通过计算充电满后放电时间得出是否有按下,我们语音芯片现在有单击、双击、长按等功能,当然这里我们也是做了算法处理的,现在使用体验也是非常好的。

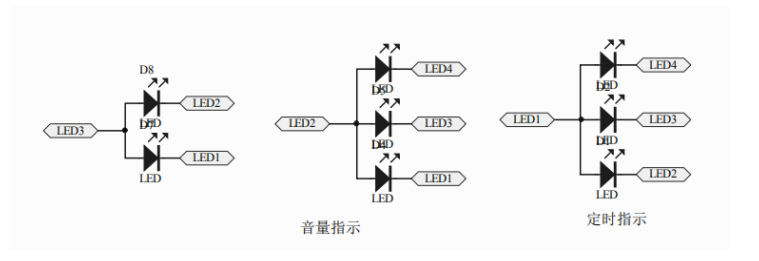

LED显示:

一芯实现喷雾|WS2812驱动|按键触摸|LED显示|语音播报等多功能雾化器产品

我们这里是驱动了8个LED,我只用了4个IO完成8个LED驱动,这里我们也是想了很久,也许大家现在看到了很简单,当时没有出现的时候,我们为了给客户降本不去选用多的IO口封装都是想破了脑子,终于体会到0-1的艰难了,我采用的IO具备有3态功能,使用动态扫描的模式,最终实现了这样的功能,具体怎么实现的大家去问免费的老师“度娘”吧那里没有你找不到的问题

语音播放

这里就不做详细讲解了,我们唯创知音做语音行业20多年,语音肯定不在我们话下,这里大家也看到还有风扇驱动和定时功能,这些我们都是做了的,,成品就不给大家展示了,这是客户的产品,大家理解

好了,这款产品今天就给大家介绍到这里了,如果有兴趣的客户或者爱好者记得联系我们哟,我们随时为你们服务,绝对满足你们的要求。

对了,再次提醒WT2003H语音芯片 就是它,记住哟 唯创知音的
