基于WT588F02KD-24SS(C002_01)语音芯片的智能血糖/血压仪应用设计方案

日期: 2022-02-23
浏览次数: 1164

概述:

      随着人们生活水平的不断提高,各行各业的人们都提倡自我健康管理和检查。尤其是一些老人,在家更加注重自己的健康检查和自我健康管理。这时候,智能家用的血糖或者血压仪器就此诞生了。

      传统的血糖/血压仪只有数字显示或指示灯提醒,没有语音提示。老人、小孩等特殊人群在使用时存在看不清、不会用等情况,测量到的数据还要对比一下血糖/血压的标准才能知道自己的情况,有些人可能会不知道这些标准是多少,不知道量得的数据属于过高或者过低的范畴,无形中增加了许多的困扰。唯创知音的WT588F02KD-24SS(C002_01)语音芯片方案,依靠一颗WT588F02KD-24SS即可以解决以上的困扰,不仅仅能播放语音,还可以控制LED显示,还可以进行智能地执行定时功能。使用WT588F02KD芯片嵌入到血糖和血压仪中的电路并不复杂,成本相对较低,对生产工艺要求不高。

      使用WT588F02KD-24SS应用于智能血糖或者血压仪中的音效,体验感极好。(C002_01是这个功能产品的代码,与唯创知音对接,可以通过这个功能代码,找到相关产品和资料)。



以下我们以应用实例:WT588F02KD-24SS智能血糖/血压仪设计方案直观的呈现:



WT588F02KD-24SS智能血糖/血压仪设计实例

一、概述:

1. 16 位 DSP 语音芯片、32Mhz 内部振荡;

2.16bit 的 PWM 输出,可直接驱动 8R 0.5W 喇叭;

3.客户可以通过配套下载测试板在线更换芯片内部语音内容;

4.带语音提示功能(完整的 WT588F 标准播放功能);

5.支持 32768 段地址,有更多需求可以扩展;

6.Uart串口通讯;

7.读取当前时钟信息: 年、月、日、时、分、秒、周;

8.设置当前时间信息: 年、月、日、时、分、秒 ;

9.设置定时时间信息: 年、月、日、时、分、星期;

二、器件选型:

1.器件选型

部位

型号

特性概述

主控

WT588F02KD-24SS

16位DSP、32MHz、256KB-flash、可重复擦写、…

时钟部分

晶振,WT5T01

为系统提供基本的时钟信号,WT5T01提供秒跳信号

显示

LED

显示信息

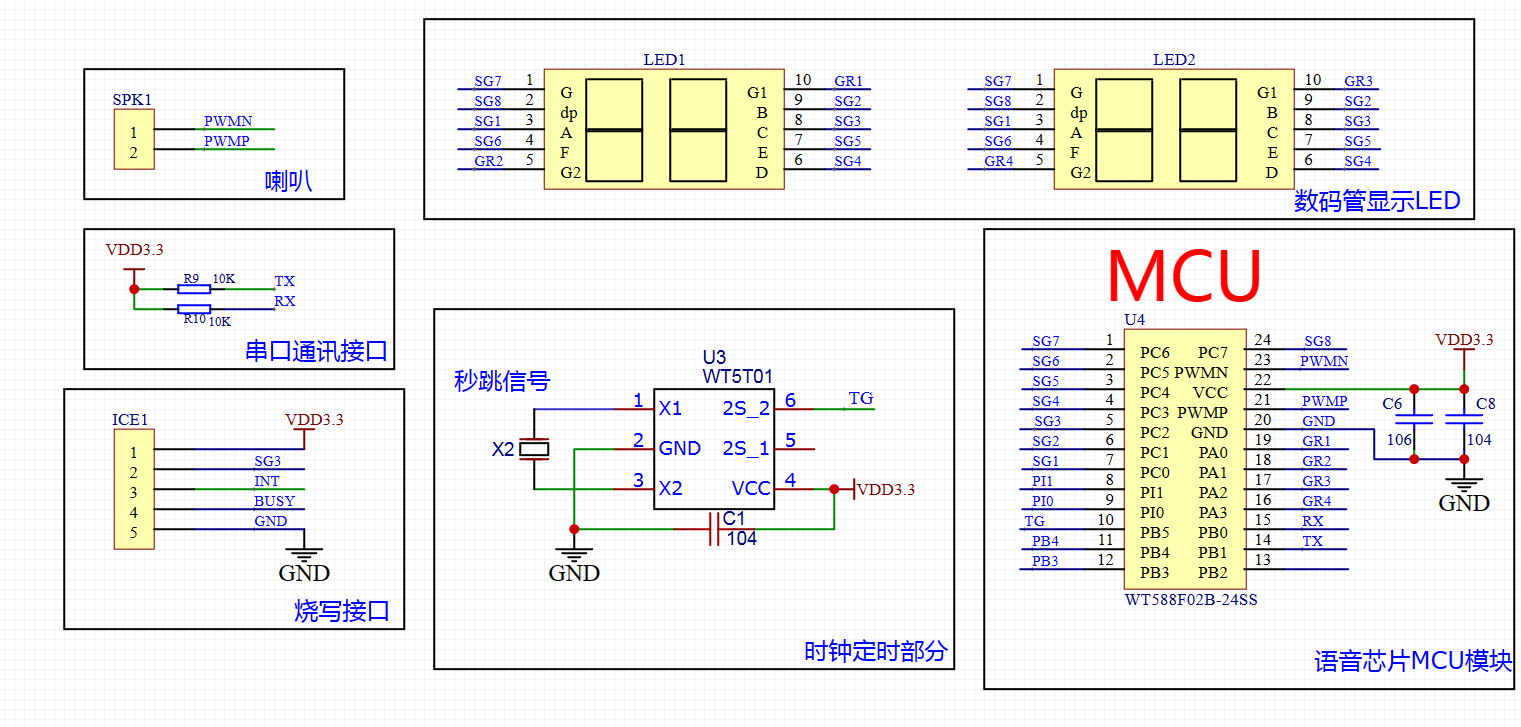

2. 设计原理图:



基于WT588F02KD-24SS(C002_01)语音芯片的智能血糖/血压仪应用设计方案

3. 语音播放功能:

命令码

功能

备注

A0

播放对应地址语音


AE

音量调节

00为静音,1F为最大音量,共32级音量调节

AF

循环播放当前语音

循环播放可被A0、AB、B0指令打断并失效

AB

停止播放当前语音


B0

连码播放


4. 显示功能如下:

(1).我们可以控制8个数码管显示,但是由于此方案是针对血糖、血压仪的设计,所以这里设计4个数码管显示足够;显示测量到的数据值。

(2).具有MCU写数据到数码管的模式设置;

(3).具有配置显示的数码管亮度的功能指令;

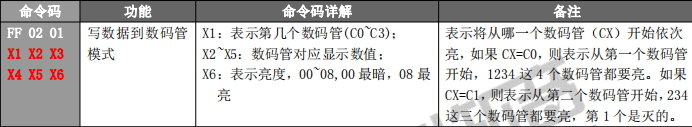

命令码如下:

基于WT588F02KD-24SS(C002_01)语音芯片的智能血糖/血压仪应用设计方案

5. 时钟定时功能如下:

命令码

功能

命令码详解

备注

FF 01 01

获取当前时钟

FF 01 01+R1 R2 R3 R4 R5 R6 R7 R8

R1:年 千位和百位;

R2:年 十位和个位;

R3:月;     R4:日;

R5:时;     R6:分;

R7:秒;     R8:星期;

(数据都为16进制)

00:星期日

01:星期一

02:星期二

03:星期三

04:星期四

05:星期五

06:星期六

FF 01 02

R1 R2 R3

R4 R5 R6

R7

设置当前时钟信息

R1:年 千位和百位;

R2:年 十位和个位;

R3:月;     R4:日;

R5:时;     R6:分;

R7:秒;

(数据都为16进制)


FF 01 03

X1 X2 X3

X4 X5 X6



设置报警/闹钟信息

命令后接 6个数据,分别代表:

X1:报警组,

X2:报警状态,bit7=1,该报警组使能

X3:星期,bit7=1,星期使能

X4:日期,bit7=1,日期使能

X5:时,bit7=1,小时使能

X6:分,bit7=1,分钟使能

若设置报警组1每天7:30报警则发:7E 0B FF 01 03 01 80 00 00 87 9E B4 EF

星期和日期二选一使能且只能设置每周某一个星期使能



20组报警组

X1从0x01~0x14

注意:X2的bit0~bit6用户可自定义状态,系统不会改变它的值;

(以上则是该设计方案的功能简单介绍,若客户想要详细了解WT588F02KD-24SS的功能及其功能指令,请咨询我司相关业务了解WT588F02KD-24SS的功能说明书。)

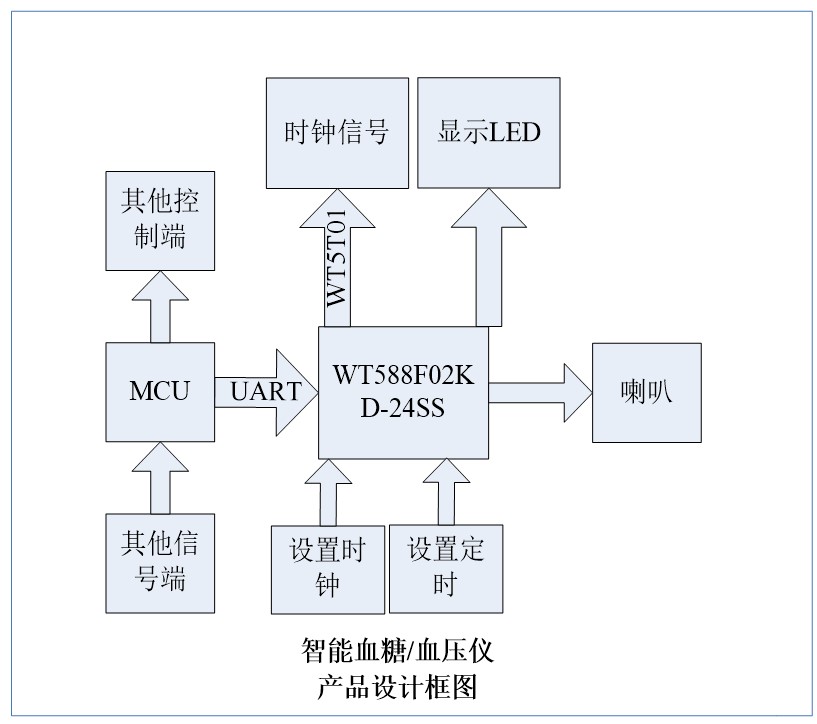

三、应用框架图:

基于WT588F02KD-24SS(C002_01)语音芯片的智能血糖/血压仪应用设计方案

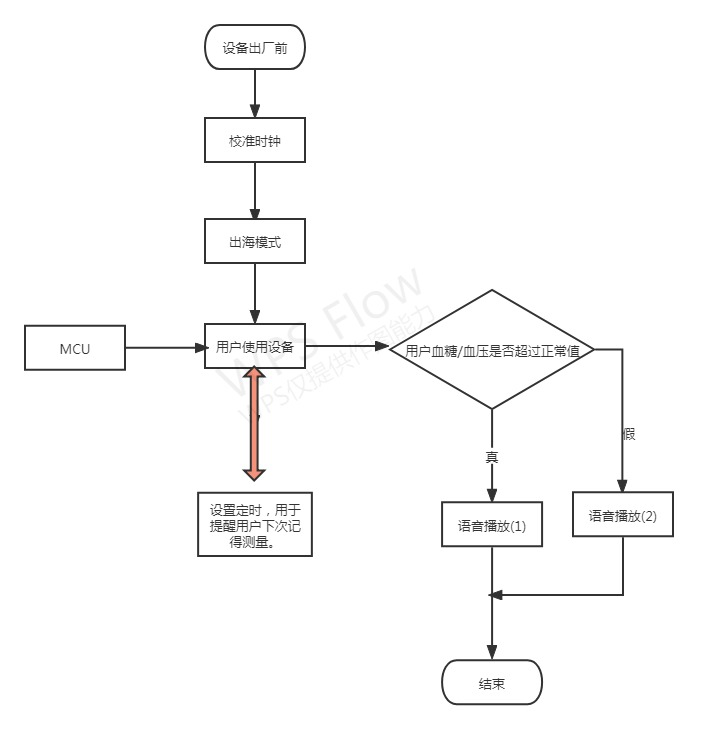

智能血糖/血压仪的流程图:

基于WT588F02KD-24SS(C002_01)语音芯片的智能血糖/血压仪应用设计方案

      MCU可以通过UART(波特率9600)来控制WT588F02KD-24SS(C002_01)播放音乐、调节音量、循环、显示以及定时等功能,(如果客户想要了解WT588F02KD-24SS,可以联系唯创知音提供WT588F02KD-24SS的这款芯片的功能说明书)。

      唯创知音作为一家专注于语音技术研究的高新技术企业,始终坚持以“服务好工程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供快捷的语音、智能物联网应用解决方案。WTK6900H系列语音识别芯片、WT2003H系列、WT588F系列语音芯片、数码管/LED显示驱动、温湿度检测等WT2003H/WT588F传感功能拓展语音芯片应用设计方案,在智能闹钟、智能水杯、雾化器等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯创知音将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消费类电子行业标准化赋能。
