WT588F02KD-24SS语音芯片在电子烟的应用设计方案

日期: 2022-05-12
浏览次数: 23

  随着社会的不断发展,人们对健康问题也是愈发的重视。而烟民也从传统烟民转变为电子烟民。年轻人作为电子烟民的主力军,追求时尚与炫酷成为电子烟的基本标准。

  电子烟背景需求:电子产品必不可少的需要显示电量,以及追求时尚的一些灯光效果,同时可拓展语音播报功能,电量提示和音乐播放



  WT588F02KD-24SS电子烟方案简介



  1.功能概述

  一、可以支持4位数码管调节亮度(可以扩展10个) ;二、可以支持32个发光二极管LED单独调光;三、带按键唤醒,主动扫描功能和带按键返回;四、内置亮度调节的电路---占空比8级可调,使用1K的频率;五、可控制数码管显示不同字符,也可对单段数码管进行调节;六、带有DA接口,可检测芯片电池电压等模拟信号;七、客户也可以通过配套下载器在线更换芯片内部语音内容;

  2.应用框架图

WT588F02KD-24SS语音芯片在电子烟的应用设计方案



  A. 可以实时显示电池电量,并可做实时电量语音播报;B.充电时可做呼吸灯效果,充电结束后也做声音提示和灯光效果提示;C.可做炫酷彩灯效果(流水灯、呼吸灯);D.可做公益标语语音播报。


  3.指令简介



  WT588F02KD-24SS内置标准UART异步串口接口,属于3.3V TTL电平接口。通讯数据格式是:起始位:1位;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图

WT588F02KD-24SS语音芯片在电子烟的应用设计方案



  A.播放指令



WT588F02KD-24SS语音芯片在电子烟的应用设计方案

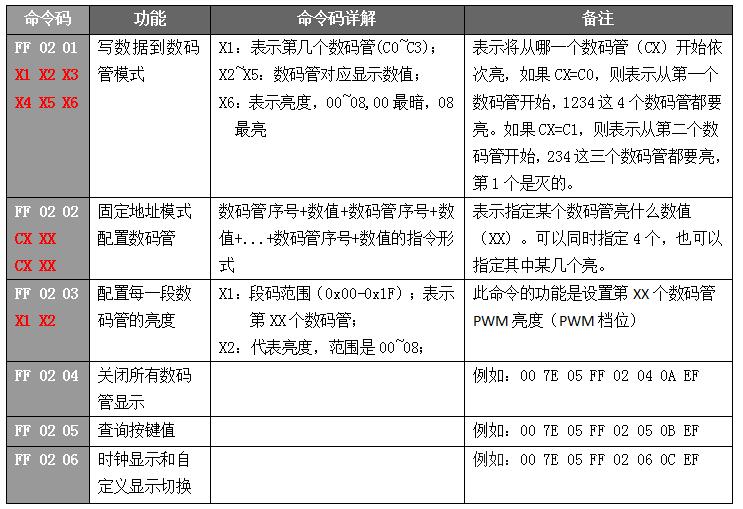

  B.LED显示指令

WT588F02KD-24SS语音芯片在电子烟的应用设计方案

  4.方案对比



  相比以前的方案,WT588F02KD-24SS芯片相当于一颗74HC573锁存芯片、一颗PCF8591 AD芯片和一颗语音播报芯片,从根本上节约了成本;而WT588F02KD-24SS支持UART协议调节LED显示状态、控制语音播报等开发步骤,极大的缩短了开发周期。
