WT588F02B-8S语音芯片在化妆品/保健品/食品行业应用的语音解决方案

日期: 2022-06-07
浏览次数: 1608

一、方案概述及食药品使用痛点

一般化妆品/保健品/食品/药品都有保质期(出厂或生产日开始计算)和有效期(打开包装多少天必须用完的时间)的规定,这些时间都是国标的强制规定,是通过大量实验得出的结果。有不少细心的用户会在包装上查看下保质期和有效期,但打开包装后一直或间或使用,时间一长,是否还有人记得产品是否还在有效期呢?相信很多人都是凭直觉去吃或去使用。因此每年食用过期食品,服用失效药物保健品,使用过期化妆品的大有人在,轻则患病,美容变毁容,重则出现死亡事故,酿成人间悲剧。

本方案就是为解决上述问题,采用WT588F02B_8S芯片做保质期,使用期的语音提示器(为防止不良商家修改保质期或使用期,杜绝过期化妆品/保健品/食品/药品流入市场,只有厂家出厂可以设置而流通环节不可修改,以防不良商家涂改日期牟利损人健康)。

虽然市场上也有些电子解决方案:要么用数码管的,要么用LCD,无非是为了设置参数或显示时间。但化妆品/保健品/食品/药品一般为了低功耗和适合产品,一般体积很小,屏幕小,做出的电子产品亿万老百姓既看不清内容也增加了成本。

本方案用语音提示是较符合人性化的方式,既省成本,又让人听得清清楚楚,照顾了广大“弱视”群体,老人儿童的需求,如果还加些简洁的使用说明,可避免到处找不到说明书的烦恼,必受到消费者的欢迎,增加产品的卖点。

WT588F02B-8S语音芯片在化妆品/保健品/食品行业应用的语音解决方案

本方案采用产品保质期,产品使用期的生效,产品的失效期分别由厂家,用户,芯片三方设置:

A.出厂日期及保质期由厂家用专有工具写入,用户不能更改(语音提示:“本产品的生产日期是XXXX,保质期是XX月”用户使用时可通过提示语音核对是否与包装说明书一致);

B.而使用期或不变质生效日期,由用户打开包装日起抽开电池绝缘塑料片开始倒计时语音提示,如“有效期共365天,已使用XX天”,绿色指示灯亮

C.失效日或保质期到:芯片程序控制语音提示“产品已过保质期,请不要使用,以免造成伤害!”或“产品已打开包装XX,已超过有效期,请不要再使用”红灯亮。

注:

万一在保质期电压低或电量不足,语音提示”电量不足,请换电池“ 比图标或LED显示更简单明了,人性化,只要一个小喇叭的成本。芯片每天零时会记录一次已使用日期并写到内部FLASH,短时断电或换电池不会影响已使用日期/失效日期的计数,默认播报一次后就进入休眠;

◆因芯片计数以天为单位,是相对日期,一年差几十分钟也不影响使用日期的计数,因此无需校准日期,用普通晶振即可;

市面上暂时无相应产品,可申请专利,保护自己权益,防止别人抄袭;

本方案可做为某些行业的标准,强制执行推广,杜绝不良商家改出厂日期人,便于用户监督产品安全生产和使用。

本方案的最大优势,是充分利用WT588F02B-8S芯片的低功耗,倒计时/标准时钟,报警输出,语音播报功能,内置FLASHE有记忆功能。

a.可替代由MCU+时钟芯片+语音芯片+E2PROM的几颗IC组合方案。语音播报与LED/LCD方案PK,在体积,效果,人性化方面,喇叭完胜LED/LCD屏方案。

b.不但降低了功耗,提高系统稳定性,而且大大节约了成本,便于大范围推广。

c.使用简单,不要再加MCU做第二次开发,厂家调整下语音内容和触发开关类型(如磁控开关,限位开关,自锁开关等)就可用于不同的行业。

d.在食品,化妆品,药品,保健品及某些化工品都有保质期和有效期的规定,可以大力扩广,并形成强制标准,这数量是亿为基数的。

下面是应用设计实例:

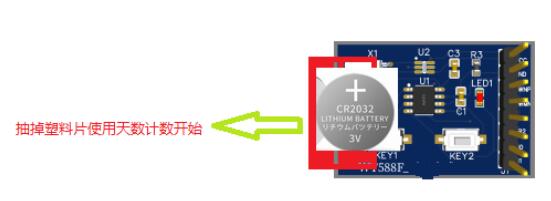

二、硬件方案

WT588F02B-8S语音芯片在化妆品/保健品/食品行业应用的语音解决方案

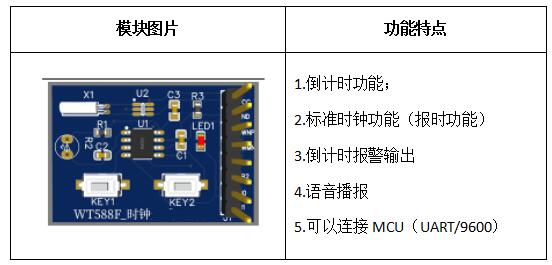

三、器件选型

WT588F02B-8S语音芯片在化妆品/保健品/食品行业应用的语音解决方案

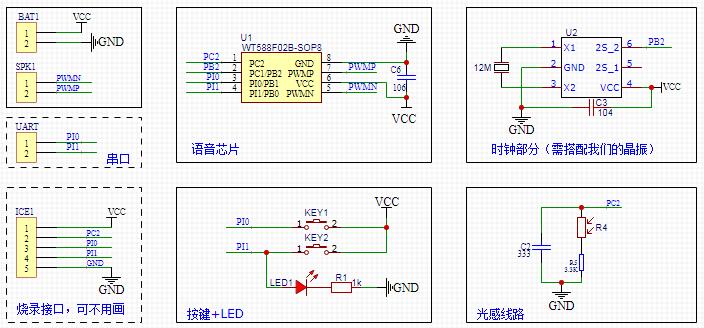

四、设计原理图

WT588F02B-8S语音芯片在化妆品/保健品/食品行业应用的语音解决方案

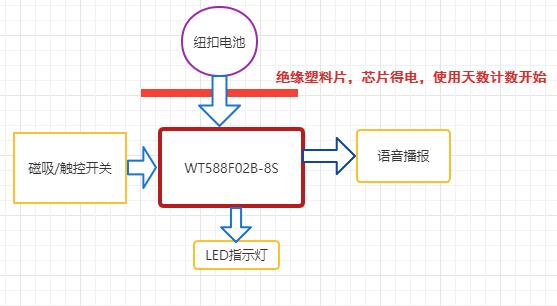

五、应用框架图及工作流程图

 WT588F02B-8S语音芯片在化妆品/保健品/食品行业应用的语音解决方案



工作流程为:

家写入出厂日期,保质期,开包装有效期------>用户抽掉绝缘塑料片,WT588F02B芯片得电开始计数,同时播报出厂日期,保质期,用户核对产品------->用户每次打开产品,自动触发开关,播报使用天数,有效期等语音,亮绿灯————>质保期或有效期时间到,用户打开包装,自动触发开关,播报相应危害语音,提示用户停止使用,亮红灯。

注:语音提示内容,播放次数,请厂家和本公司客服协商,


六、WT588F02B芯片功能和特点

1.16位DSP语音芯片、32Mhz内部振荡;

2.工作电压2.0~5.5V;建议电压:2.2~4.0V(由于串口使用TTL电平通信);

3.16bit的PWM输出,可直接驱动8R 0.5W喇叭

4.支持6K~32Khz的WAV文件;

5.串口协议UART、9600波特率;

6.客户可以通过配套下载测试板在线更换芯片内部语音内容;

7.带语音提示功能;

8.支持32768段地址,有更多需求可以扩展;

9.芯片内部有256K byte 的存储空间、可以扩展部分空间给客户MCU做缓存空间使用。

10.芯片主控程序和内置存储数据均可擦除再烧写。

11.读取当前时钟信息: 年、月、日、时、分、秒、周

12.设置当前时间信息: 年、月、日、时、分、秒

13.设置报警信息:列表20组报警

14.放置用户数据(读写):256个字节 放在FLASH里面

15.低电压检测功能,当电压低于3.3V时,不播放语音,并将低电压标志位置

WT588F02B-8S语音芯片在化妆品/保健品/食品行业应用的语音解决方案

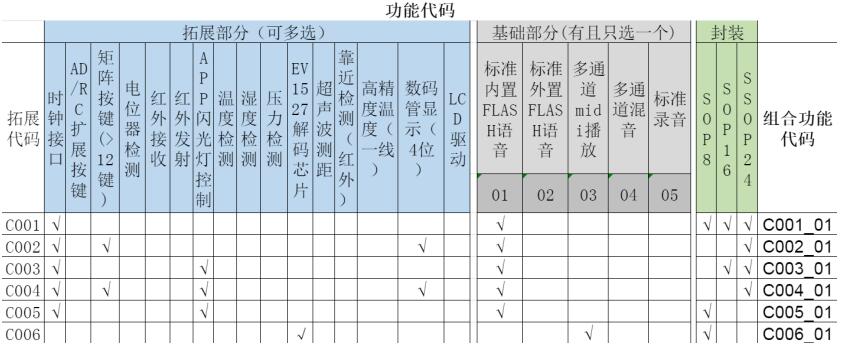

如果对其他产品感兴趣的,可以根据这个功能代码,去选择感兴趣的芯片功能。



七、公司简介

唯创知音作为一家专注于语音技术研究的高新技术企业,始终坚持以“服务好工程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供快捷的语音、智能物联网应用解决方案。WT588F02KD应用设计方案,在智能闹钟、智能水杯、雾化器等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯创知音将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消费类电子行业标准化赋能。
