高品质语音芯片WTV890应用于眼部按摩器,可直接节约IO/AD/PWM等MCU资源和综合物料成本

日期: 2022-09-08
浏览次数: 131

  说起日常生活中的按摩保健仪器,眼部按摩仪器算是一个比较热门的。而说起眼部按摩器的组成元器件,少不了一颗高品质且拥有丰富资源的MCU芯片。


  MCU,一个拥有丰富功能资源,在眼部按摩器能起到按键信号采集、压力|温度传感信号采集、电机控制、定制音乐播放指令发送等功能的重要元器件。而品质高、资源丰富的MCU芯片,市场价格一般在1元以上,且产品设计开发工程师一般需要12-30天的时间来开发调试MCU的这些资源。



  WTVxxx系列语音芯片,是一颗应用标准化功能,拥有丰富的IO口资源、功能强大的声音播报芯片,芯片本身已集成标准的按键信号采集、压力|温度传感器信号采集、电机控制、定制音乐播放、发送采集到的按键信号给低成本(0.2元)简单的MCU(2K ROM)等功能,产品设计开发工程师可配置标准功能,通过通讯口调用相应的功能模块即可实现快速(1-3天)设计开发产品。在成本上直接节约MCU成本1元以上,开发周期节约10天以上。

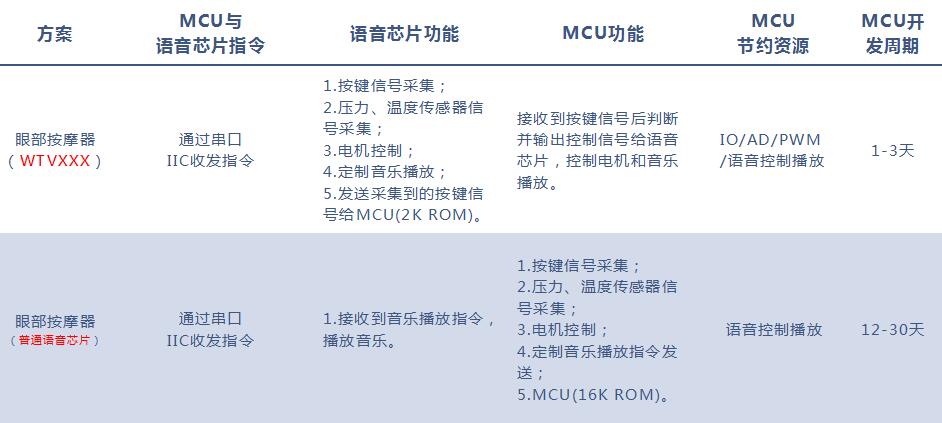

  眼部按摩器产品设计普通方案与WTVxxx语音芯片方案对比如下:

高品质语音芯片WTV890应用于眼部按摩器,可直接节约IO/AD/PWM等MCU资源和综合物料成本

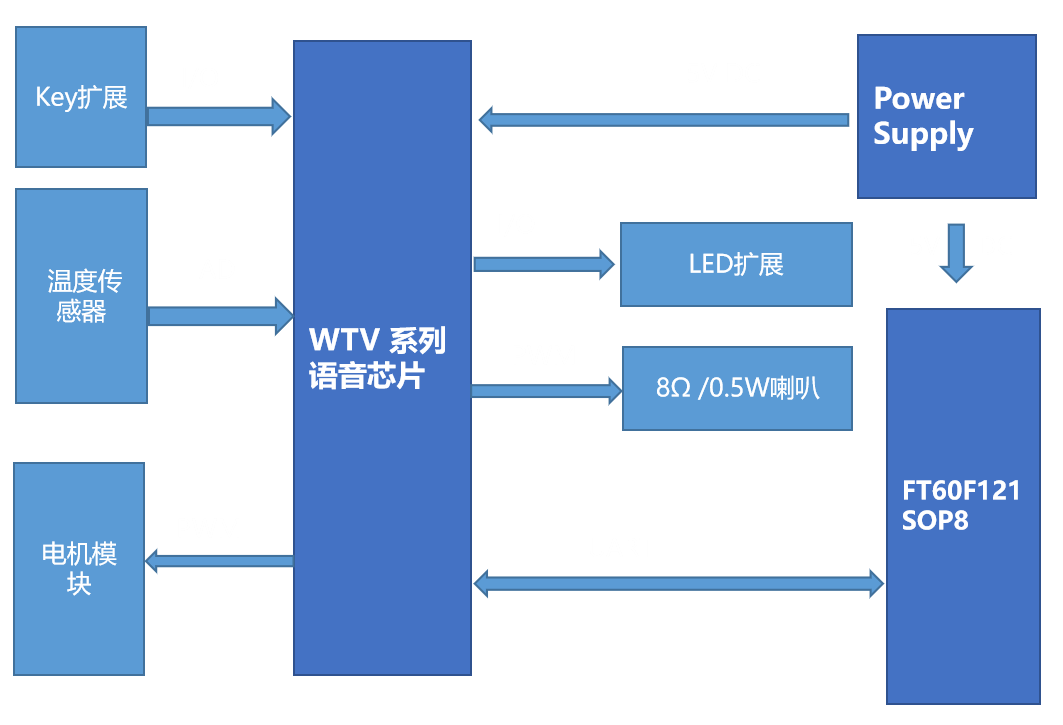

眼部按摩器产品设计WTVxxx语音芯片应用框图如下:



眼部按摩器语音IC方案



  WTVxxx语音芯片资源介绍



  WTVxxx系列工业级高品质语音芯片,内置Flash存储、32位MCU、两个UART控制器(UART0/1),两个SIP(SPI0/1)支持主从模式,一个I²C控制器及四通道PWM输出,内置0.5W/8欧PWM功放及10位ADC等丰富资源;算力相比普通的语音芯片,主频提高到了120MHz,可集成更多的语音、传感算法;低至2ua的掉电模式(深度休眠模式);具备强大的IO驱动能力,最大提供64ma驱动电流;可支持用户远程更新或批量生产更新功能或语音内容。

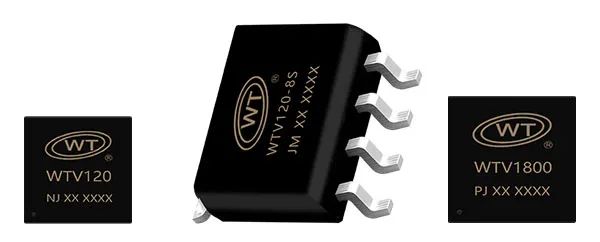

  WTVxxx芯片封装介绍



高品质语音芯片WTV890应用于眼部按摩器,可直接节约IO/AD/PWM等MCU资源和综合物料成本



  SOP8封装



  ▶兼容WT588F02/WTN6语音芯片,方便客户产品无缝迭代,不需要修改PCB及软件

  ▶声音表现好,最高码率可以的到320KBPS

  ▶声音频响范围大,声音饱满

  ▶容量大:120秒、380秒、890秒、1800秒(8Kbps)

  ▶工业级芯片:-45~+85℃



  QFN20封装



  ▶体积小3*3MM,IO口资源丰富,可扩展开发应用产品多,可当单片机使用

  ▶容量大:120秒、380秒(采样率8Kbps计算)

  ▶可外接flash(当语音超过芯片范围可直接外挂flash,不需要改软件及硬件)支持外置flash容量:2M~256M

  ▶16个IO口,支持多种外设:IIC、SPI、UART、PWM、ADC;

  LED驱动、按键扫描扩展、红外测距、温度检测、压力检测等功能(节省MCU的IO口资源降低成本缩短开发时间)



  QFN32封装



  ▶体积小4*4MM,IO口资源丰富,可扩展开发应用产品多,可当单片机使用

  ▶容量大:120秒、380秒、890秒、1800秒(采样率8Kbps计算)

  ▶可外接Flash(当语音超过芯片范围可直接外挂flash,不需要改软件及硬件)支持外置flash容量:2M~256M

  27个IO口,支持多种外设:IIC、SPI、UART、PWM、ADC

  ▶LED驱动、按键扫描扩展、红外测距、温度检测、压力检测等功能(节省MCU的IO口资源降低成本缩短开发时间)



  功能拓展:


高品质语音芯片WTV890应用于眼部按摩器,可直接节约IO/AD/PWM等MCU资源和综合物料成本



  用户可配置标准功能,通过通讯口调用LED点阵、数码管驱动(156点=13*12)、按键扫描扩展(5*8=40Keys)、红外接近检测、温度检测、压力检测、标准LED/LCD驱动芯片扩展、集成电池电量检测输出、8/16个通用IO输入输出口操作、用户可配置读写Flash 1K~4Kbit用户数据区、万年历实时时钟等功能模块。


  下面是WTVxxx语音芯片功能拓展视频演示


WTV系列语音芯片LED点阵驱动功能拓展演示,其他拓展功能演示视频请点击下面链接:

压力传感功能演示|红外传感功能演示|温度传感功能演示|数码管驱动演示


       公司简介:

  深圳唯创知音电子有限公司,位于广东省深圳市宝安区,1999年成立于广州。历经20多年的发展,公司已成为集研发、生产、销售和服务于一体的,专注于语音技术研究、语音产品方案设计及控制等软、硬件设计的国家高新技术企业。在北京、广州、武汉、上海等地拥有多家子公司,构筑了面向全国的经营和服务网络,涵盖家电、医疗器械、安防报警、汽车电子、多媒体、通信、电话录音、工业自动化控制、玩具及互动消费类产品等领域,公司的集成芯片和模块主要有:播放类、录音类、MP3类、蓝牙WiFi类、语音识别类、智能语音传感、功能拓展类等


高品质语音芯片WTV890应用于眼部按摩器,可直接节约IO/AD/PWM等MCU资源和综合物料成本


  唯创知音已形成标准的品质保障流程和高效的服务体系,拥有1000㎡的芯片烧写车间,月产能可达到1500万片以上,从接到客户需求开始,承诺一个工作日快速送样,提供24小时专业客服全程跟踪及多对一技术支持服务。批量生产经11道标准流程工序淬炼,成就精品品质。
