WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

日期: 2024-08-08
浏览次数: 33

  一、产品概况



  对讲机市场是一个技术成熟且具有广泛应用前景的市场。对讲机作为无线通信设备的一种,在许多不同的领域和业务中发挥着重要作用。从技术发展角度来看,对讲机经历了从模拟到数字的转型,以及从简单通信工具向多功能设备的演进。当前,全球以及中国的对讲机市场均呈现出稳步增长的趋势。



  从市场需求的角度分析,对讲机主要应用于公共安全、生产调度、工程施工等领域,并在石油化工、酒店餐厅、学校等多个行业中被广泛使用。这种广泛的应用背景意味着对讲机市场的需求量大且稳定。根据《2023-2029年中国对讲机行业市场竞争态势及投资前景研判报告》显示,中国对讲机的产能、产量和需求量都保持了一定的规模,且预计在未来几年内市场规模将继续扩大。


WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!



  二、产品应用框图与实现原理

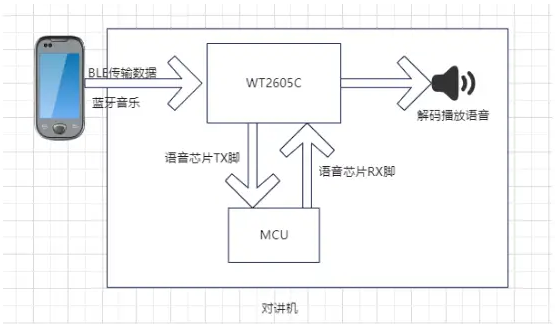

  应用框图:




WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!


  如图所示:



  1. 我们WT2605C的芯片支持BLE传输数据,客户就可以用手机APP通过BLE发送切换频道的指令,我们语音芯片在通过TX脚把指令同步发送给客户单片机,然后客户单片机在改变对讲机的频道,可以为客户省去显示屏等功能,让对讲机更简洁



  2. 客户MCU接收到的音频信号可以通过我们WT2605C的RX脚发送给我们语音芯片进行解码播放,实现播放功能



  3. 还可以用手机连接我们语音芯片的蓝牙,进行音乐播放,对讲机充当蓝牙音箱功能



  三、功能介绍



  1,WT2605C为双模蓝牙,即音频蓝牙和数传蓝牙,蓝牙版本:5.3+BR+EDR+BLE;



  2,支持蓝牙协议:a2dpvctpvdtpvrcphfpsppsmpttgapgatt fcommsdpl2cap;



  3,支持蓝牙音频解码:SBC、AAC;



  4,支持蓝牙音乐播放歌词/专辑封面推送;



  5,支持蓝牙通话、来电报号、电话本/通话记录推送;



  6,支持蓝牙BLE数据传输,PHY速率2M;



  7,支持BLE主机角色、从机角色、主/从一体模式;



  8,最大支持128Mbit SPI-Flash、32G的TF卡、32G的U盘,三类外设设备之间,可互相拷贝音频;可通过TF卡、U盘,更新语音芯片程序;



  9,支持FAT,FAT32文件系统;



  10,控制方式:AT通信接口,默认波特率115200;



  11,上电默认不播放,具备BUSY状态指示、BUSY播放时为高电平(可配置);



  12,音频输出方式,DAC立体声输出;



  13,支持语音高品质音频格式,(8kbps~320kbps)声音优美,.MP3、.WAV格式;



  14,芯片的工作电压范围2.8V-5.0V;



  15,蓝牙上电后,搜索音频蓝牙名称为:BT_WT2605C;



  16,蓝牙晶振参数:24MHZ _9PF,±10PPM;



  17,蓝牙上电连接手机后会显示蓝牙电量图标,4.2V以上,电量百分比为100%;



  18,蓝牙连接距离10M内;



  四、协议命令格式与部分指令简介



  协议命令格式



  标准AT串口模式 ,属于3.3V TTL电平接口。通讯数据格式是:(BT->MCU)TX直接输出数据;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:


WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

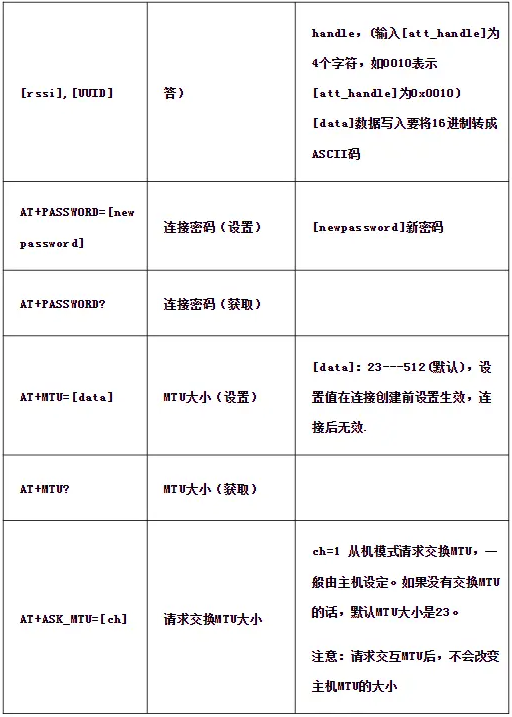

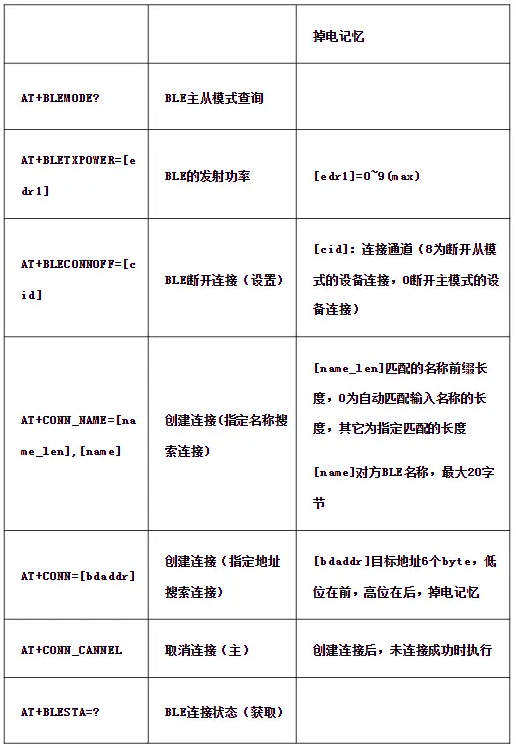

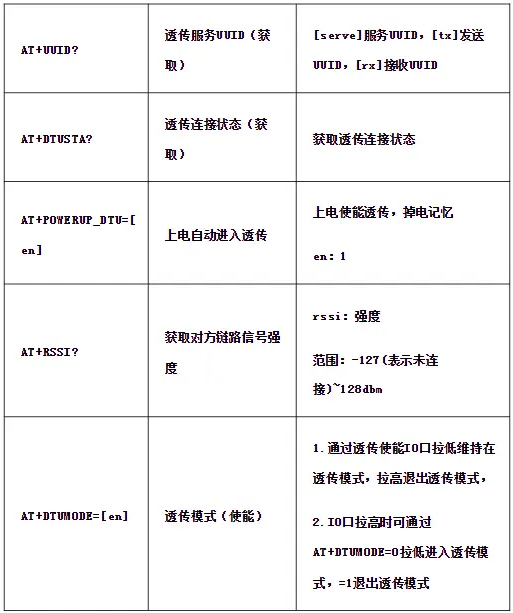

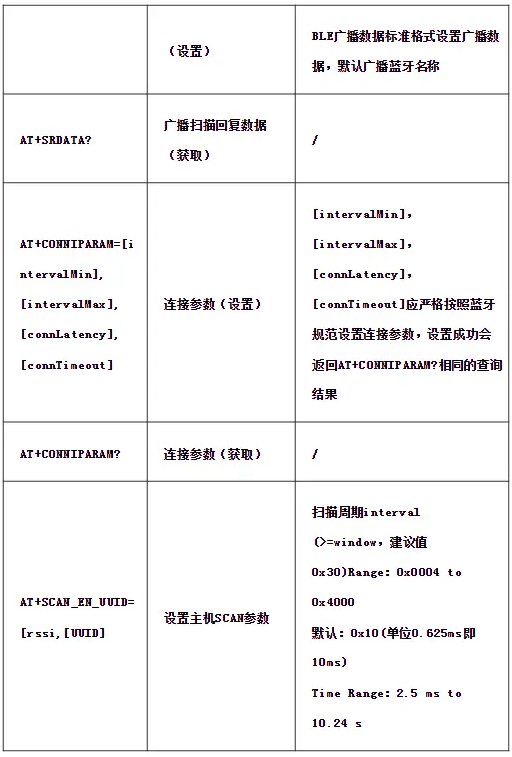

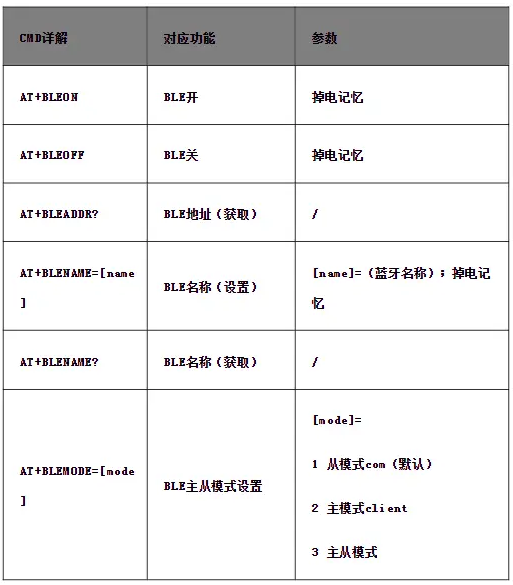

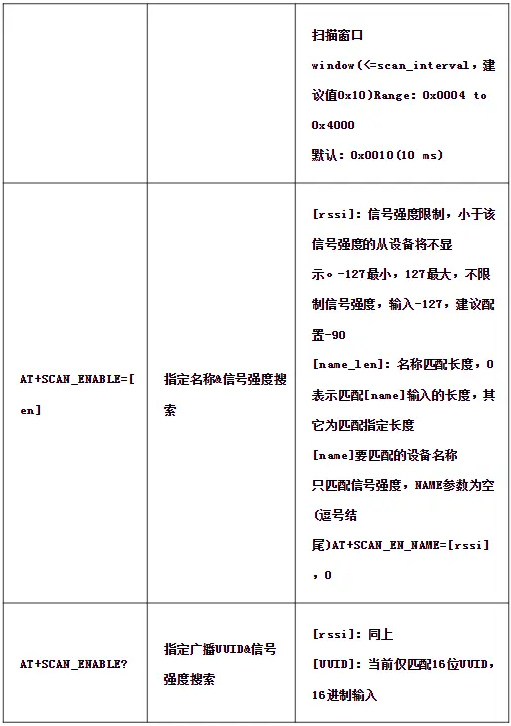

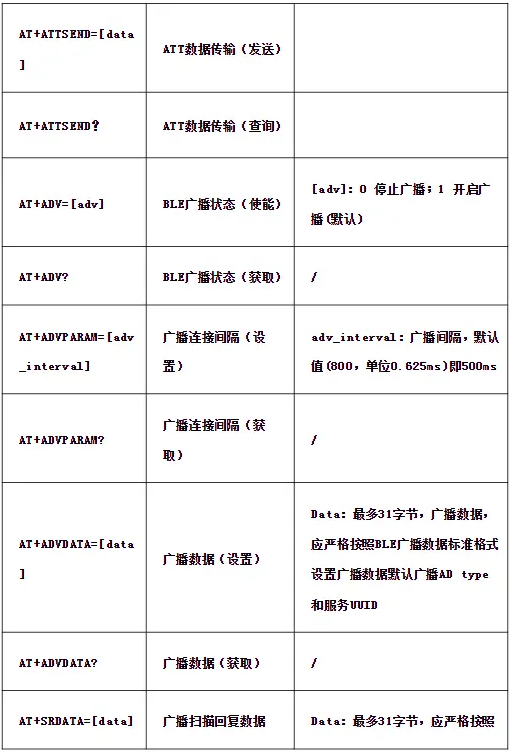

  BLE数据蓝牙通信指令操作:


WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!

WT2605C对讲机芯片揭秘:双模蓝牙、高品质音频,让沟通更顺畅!
