WT588F02B-8S(C001_01)智能电子锁二合一单芯片设计方案

日期: 2021-11-20
浏览次数: 51136

 智能电子锁,是智能家居领域中应用较为广泛的商品。而个性化的语音交互则是

电子锁智能化的重要表现之一。在电子锁领域,唯创知音WT588F02B-8S这款

音芯片得到了不少电子锁品牌的青睐。

普通智能电子锁需要语音交互功能和时钟功能,需通过MCU+语音芯片+时钟芯片

等元器件来实现电子锁的智能化,个性化器件多,代表着电路设计相对复杂,电路

板体积大,成本高。

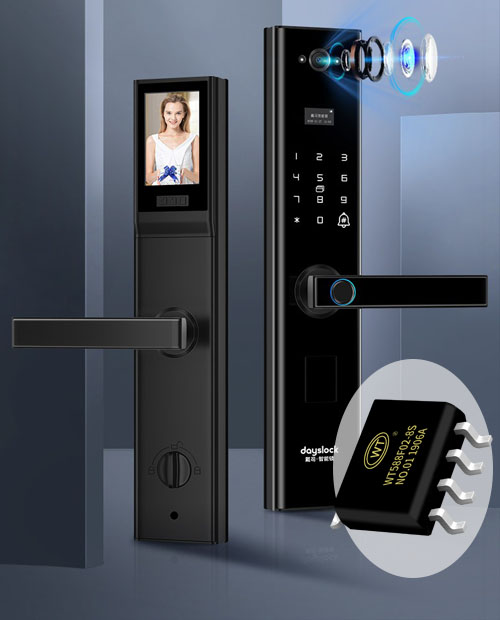

WT588F02B-8S(C001_01)智能电子锁二合一单芯片设计方案

而基于WT588F02B-8S电子智能锁解决方案只需依靠一颗WT588F02B-8S语音芯

就能解决语音播报+时钟两种功能,较大程度上节约了产品开发成本,使得电路

器件数量减少,简化电路,产品开发更加便捷。

一  系统组成

1). WT588F02B-8S 芯片参数如下

1. 16 位 DSP 语音芯片、32Mhz 内部振荡;

2. 工作电压 2.0-5.5V

3. 16bit 的 PWM/DAC 输出,可直接驱动 8R 0.5W 喇叭;

4. 支持 6K~32Khz 的 WAV 文件;

5. 芯片播放结束后,且 IO 口(DATA 和 CLK)保持电平稳定(高低电平皆可)

1S 后,芯片进入休眠

2). 02B特殊功能描述:

1. 客户可以通过 MCU 或配套下载器在线更换芯片内部语音内容;

2.支持 224 段地址,有更多需求可以扩展;

3).  WT5T01秒跳芯片

1. 给WT588F02B-8S提供秒跳信号

4). 其他外围

1. 按键;

2. 数码管及 LED;

3. 内部电源 CR1220,外部供电 5V 电源或 3 节 5 号电池。

二  电路设计

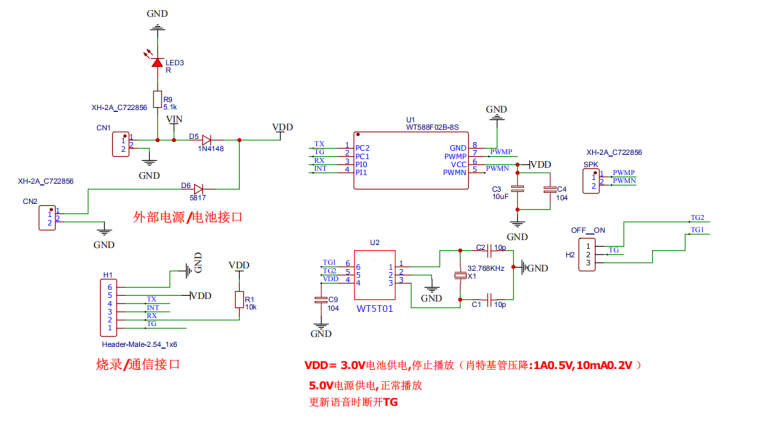

1.电路原理图:

WT588F02B-8S(C001_01)智能电子锁二合一单芯片设计方案

2. 器件选型

部位

型号

特性概述

主控

WT588F02B

16位DSP、32MHz、256KB-flash、可重复擦写、…

时钟IC

WT5T01

秒跳芯片,跳秒的

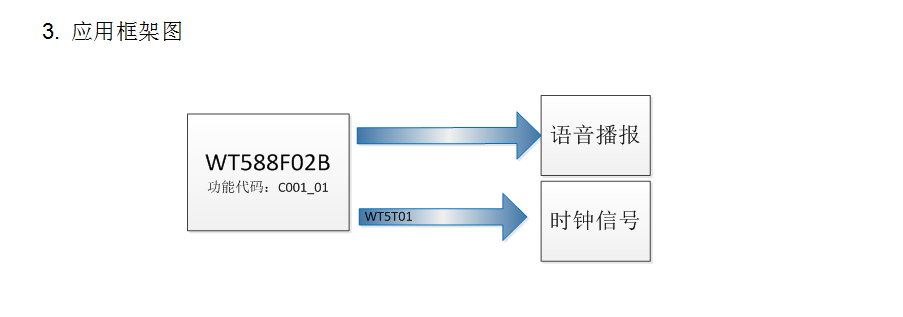

3. 应用框架图

WT588F02B-8S(C001_01)智能电子锁二合一单芯片设计方案

三  控制方式

1.控制方式:

使用触摸按键和秒跳芯片控制。触摸按键控制智能门锁的同时还能触发语音IC播

报语音,设置有时钟的功能是为了能有打开锁的记录。

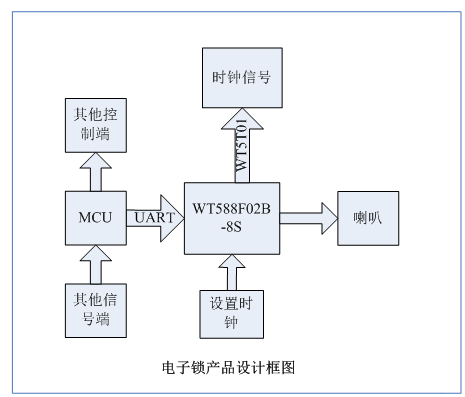

(时钟电子锁设计框图)

WT588F02B-8S(C001_01)智能电子锁二合一单芯片设计方案

设置时钟:可以通过Uart串口通信给WT588F02B-8S语音芯片发送指令设置时钟的。

还有一种方案就是整个系统加一个光感器件,利用光感和APP进行设置时钟信息。

(如果客户想详细了解此定制方案,可以参考我司提供的“WT588F02B-8S电子

药盒解决方案”)。
