单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

日期: 2021-11-20
浏览次数: 65290

语音芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能进入二十一世纪以来,随着随着电子技术、无线技术和网络技术的飞速发展,同时我们经济发展速度的加快,人民生活水平得到不断的提升,越来越多的人开始注重营造温馨舒适的居家环境。


在多元化智能产品走入千家万户之际,智能门铃产业不断发展壮大,众多各式各样的智能门铃出现在市场上,在获得广大消费者喜爱的同时,人们对安全可靠又便捷化操作的智能门铃的需求也在不断加强。随着科技的发展,门铃生产厂家及智能门铃方案设计商根据消费者智能化、个性化的需求来设计产品成为一个主流趋势,现在市场已经出现各种智能化门铃,以满足销售着的日常需求。无线非可视门铃,因为性价比高,安装方便再加上个性化的设计,获得了很好的市场反馈,也成为了众多消费者争先抢购的对象。

单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

普通的门铃方案,需要通过MCU+语音芯片+掉电记忆IC等元器件来实现门铃的智能化及个性化,器件多代表着电路设计相对复杂,电路板体积大,成本高,对生产组装工艺的要求高、功耗高。并且MCU进行解析难度较高,以及学习EV1527地址,对软件工程师也较为麻烦。


唯创知音WT588F02B语音芯片可实现工程师的智能化、个性化设计需求,可以做到MCU解析EV1527协议和学习功能,带有语音芯片的播报功能、并且带有EEROM功能实现掉电记忆。不仅较大程度的节约了成本,且使产品的开发更加简单,产品开发周期缩短,综合成本更低,解决了现阶段的产品技术含量较低,产品同质化严重,价格竞争却非常激烈的问题。同时WT588F02B的语音音色效果极好,可在线咨询客服人员获取样品。(C006_03是这个功能产品的代码,与唯创知音对接,可以通过这个功能代码,快速找到相关产品和资料。)


下面我们以应用实例:WT588F02B智能门铃设计方案直观的呈现:

WT588F02B智能门铃方案设计实例

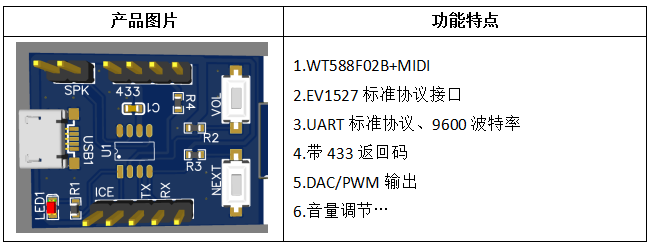

1)智能门铃方案概述

 单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

 2)器件选型

部位

型号

特性概述

主控

WT588F02B

16位DSP、32MHz、256KB-flash、可重复擦写、…

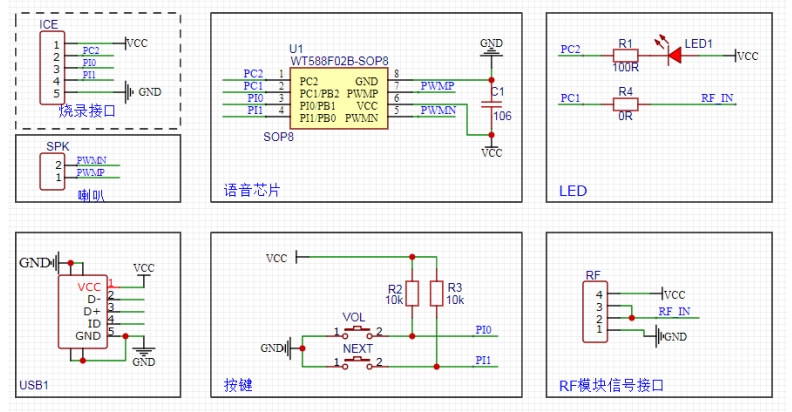

 a. 设计原理图

 单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

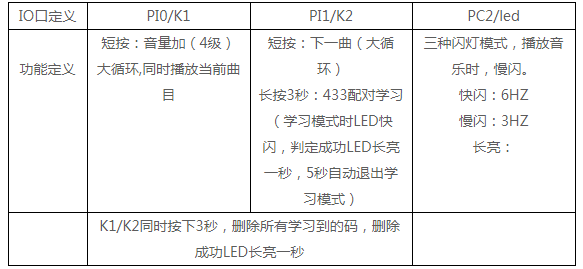

按键功能如下:

单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

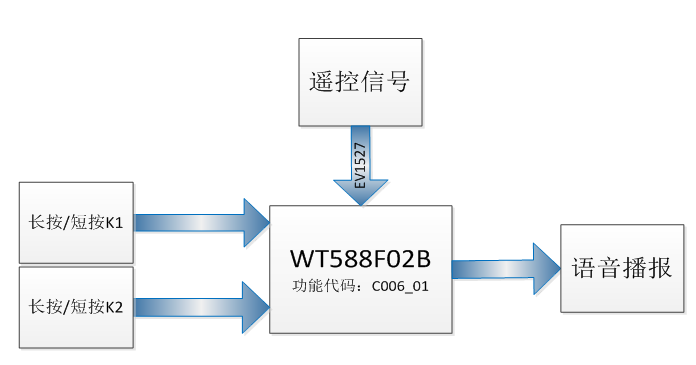

3)应用框架图

单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

4)WT588F02B基本功能和特点

1.16位DSP语音芯片、32Mhz内部振荡;

2.工作电压2.0~5.5V;建议电压:2.2~4.0V(由于串口使用TTL电平通信)

3.16bit的PWM输出,可直接驱动8R 0.5W喇叭;

4.支持6K~32Khz的WAV文件,以及MIDI文件;

5.客户可以通过配套下载测试板在线更换芯片内部语音内容;

6.芯片内部有256K byte 的存储空间,可以做掉电记忆功能。

7.芯片主控程序和内置存储数据均可擦除再烧写。

8.低电压检测功能,可以设置当电压低于某一个值,做出相应提示

9.UART通讯协议、9600波特率

10.带有EV1527解码功能,并且可以通过UART将EV1527解密后的数据返回

11.目前设置了两组EV1527的地址。即可以一个产品配对两组遥控地址

12.MCU可以通过UART从WT588F中读出EV1527解码地址

单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

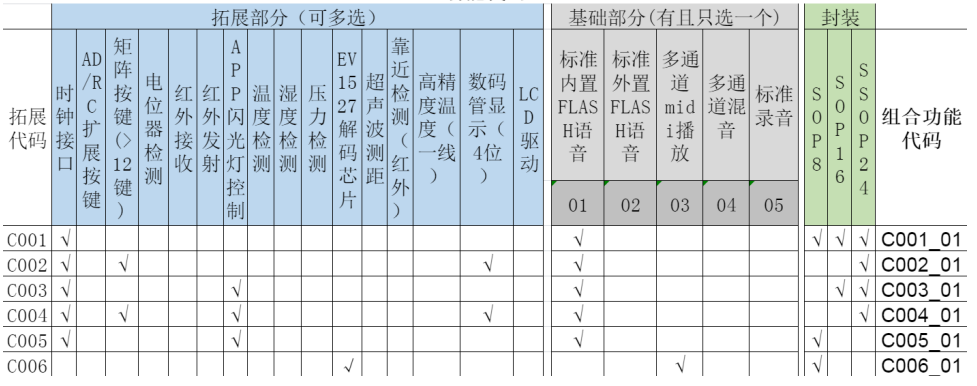

对其他产品感兴趣的,可以通过功能代码找唯创交流,拿到相关资料

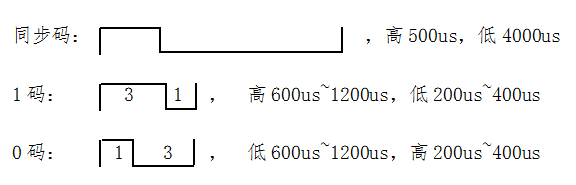

EV1527标准协议简介:

单芯片WT588F02B-8S(C006_03)方案为智能门铃设计降本增效赋能

每次发码先发高电平,后发低电平,

完整发码格式:

同步码+bety1+bety2+bety3

bety1/bety2:遥控地址码;

bety3:按键值码;


唯创知音作为一家专注于语音技术研究的高新技术企业,始终坚持以“服务好工程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供快捷的语音、智能物联网应用解决方案。WT588F02B应用设计方案,在智能闹钟、智能水杯、雾化器等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯创知音将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消费类电子行业标准化赋能。
