语音芯片WT2003H B007赋能加湿器睡眠仪,单芯片实现语音播报+超声波雾化驱动+触摸功能

日期: 2021-11-20
浏览次数: 564204

每到秋冬季节,天气变得干燥异常,我们的身体会处于一个较为缺水的状态,多喝水可以缓解缺水状态,而如何提高所处环境的空气适度,在干燥的季节显得尤为重要。今天小编所要讲述的,是如何设计一个简单的加湿器,让你秋冬季节“润”起来。

语音芯片WT2003H B007赋能加湿器睡眠仪,单芯片实现语音播报+超声波雾化驱动+触摸功能

市场上常见的家用加湿器是利用超声波振荡原理来实现的,工作元件为超声波换能器。将压电陶瓷片(俗称超声波雾化片)安装在一个盛水容器的底部,并由一个驱动控制电路产生与雾化片谐振频率一致的驱动电压加在雾化片上,雾化片便会产生振荡能量。振荡能量在水中沿着与雾化片表面垂直的方向传播,在合适的水量情况下,能量传播轴上的水面集中隆起一个水柱,再由水柱的前端集中的发生大量且微小的张力波,使隆起水面的表面张力大幅度的减少,水面被表面张力波的波长分裂成许多微小的区域,每一区域好像互不粘结一样,独立的成为一个个微粒子,散发在空气中形成雾的效果,这就是超声波雾化原理。由于压电陶瓷片的工作频率是在

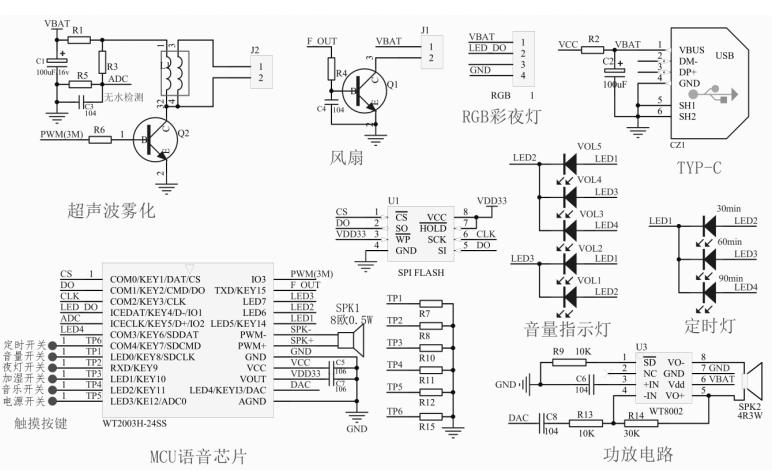

超声波频率范围内,所以我们将这种雾化叫做超声波雾化,简称超声雾化。超声波雾化器就是利用超声波雾化原理进行工作的组件,由于通常作为加湿类整机产品的核心部件配套使用,故也称为超声雾化配件,简称雾化配件。超声波频率一般需要一个固定频率如:2.4MHZ、2.7MHZ、3MHZ 等,这需要一个振荡电路(电路复杂有较大频偏)或通过芯片直接产生一个超声频率(电路简单稳定),在这里给大家推荐一款带语音播放功能的超声波雾化语音芯片WT2003H B007。这是一款低成本、电路简单,高集成度的内置400秒语音可直推8欧0.5喇叭播放,可调超声波频率(1.7M-3MHZ)输出超声波驱动,触摸按键,10位AD检测,串口控制各种输出模式的多合一语音芯片。单芯片方案电路设计如下图:

 语音芯片WT2003H B007赋能加湿器睡眠仪,单芯片实现语音播报+超声波雾化驱动+触摸功能

方案采用单芯片电路简单、成本低,高度集成多个器件,减少物料数量及成本的同时,让雾化器的产品设计更简单、更快捷:

1、6个触摸按键控制

2、支持外部白噪音及音乐存储语音最高支持高品质32K采样60分钟语音内容。

3、音量小于90DB可以采用内置芯片功放,大于90DB可以采用外部功放驱动。

4、5级音量指示、3个定时时间30、60、90分钟指示。

5、RGB彩色夜灯模式多样化。

6、简单雾化片驱动雾化功能,风扇吹出雾化效果。

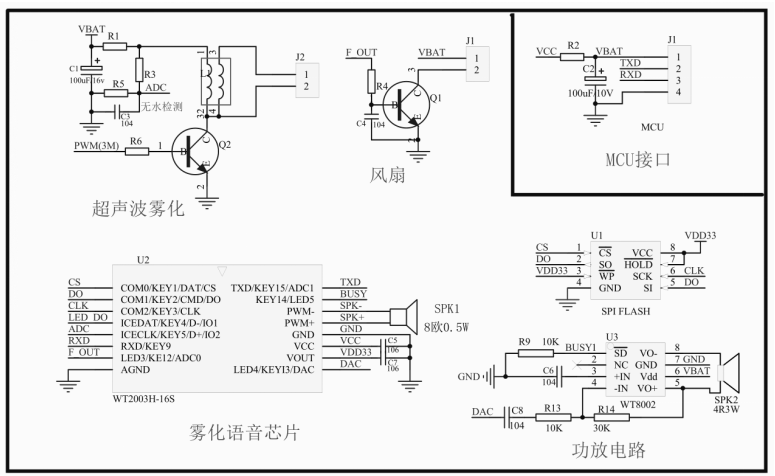

MCU控制方案电路设计如下图:

 语音芯片WT2003H B007赋能加湿器睡眠仪,单芯片实现语音播报+超声波雾化驱动+触摸功能

方案采用MCU+WT2003H B007语音芯片,电路简单,客户可根据自己需求自由开发个性化功能:

1、外接MCU只要TXD、RXD 串口2个脚自由控制芯片内部播放音乐,超声波雾化。

2、WT2003H B007芯片内置水位自动检测功能。

3、支持外部FLASH 存储白噪音及音乐,存储语音最高支持高品质32K采样60分钟

语音内容。

4、音量小于90dB可以采用内置芯片功放,大于90dB可以采用外部功放驱动。

5、内置电源电压检测功能,可通过串口查询或设置阈值输出信号。

6、简单雾化片驱动雾化功能,风扇吹出雾化效果。

详细串口协议可参考WT2003H-16S芯片资料。

深圳唯创知音电子有限公司成立于1999年,是一家专注于语音技术研究、智能语音传感、智能物联网应用方案设计的国家高新技术企业,始终坚持以“服务好工程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供快捷的语音、智能语音传感扩展、智能物联网应用解决方案。WT2003H系列应用设计方案,在智能闹钟、智能水杯、超声波雾化器等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯创知音将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消费类电子行业标准化赋能。
