多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic

日期: 2022-05-19
浏览次数: 20

  概述:现代人除了写字楼及个别家庭在使用饮水机消费纯净水或蒸馏水外,大多数的家庭仍然是饮用烧开的自来水。而早前流行于欧美发达国家的即热式电热水壶,因其省时、节能、美观、便捷、安全的特点,在进入市场后,迅速受到广大消费者青睐。



  对热水壶的功能要求也不再仅仅只满足于烧水,而是有越来越多的功能要求,如显示实时温度,以及需要具备热牛奶、煮咖啡、煮花茶、煮水等多种不同的工作模式,不同工作模式下要求达到的温度也不同,此外还需增加语音播报功能,在选择不同模式时或完成工作时进行语音提示



  现市场上常见的方案一般为MCU+74HC573锁存芯片+语音播报芯片+AD芯片+温度探头来实现上述的功能需求。而我们下面将要介绍的方案只需要MCU+WT588F02KD-24SS语音芯片+温度探头即可实现上述的功能需求。


多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic



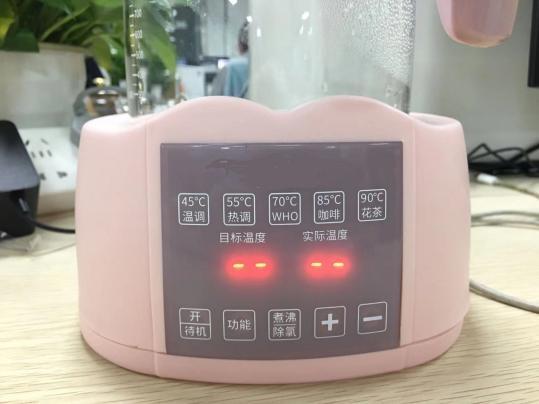

  WT588F02KD-24SS多功能热水壶方案简介



  一.功能概述



  1、可以支持4位数码管调节亮度);2、可以支持32个发光二极管LED单独调光;3、带按键唤醒,主动扫描功能和带按键返回;4、内置亮度调节的电路---占空比8级可调,使用1K的频率;5、可控制数码管显示不同字符,也可对单段数码管进行调节;6、带有DA接口,可外接温度探头等模拟信号;7、客户也可以通过配套下载器在线更换芯片内部语音内容;

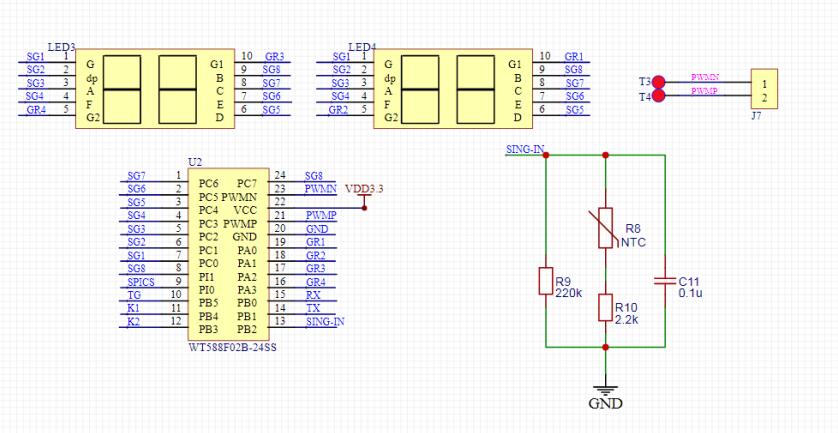

  二.电路原理图

  多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic

  三.指令简介

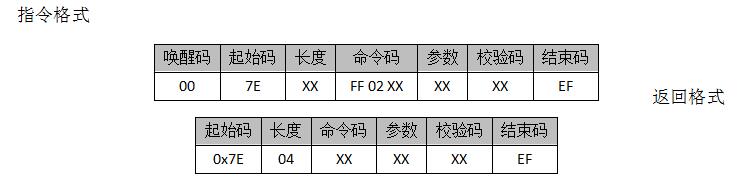

  WT588F02KD-24SS内置标准UART异步串口接口,属于3.3V TTL电平接口。通讯数据格式是:起始位:1位;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图

多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic

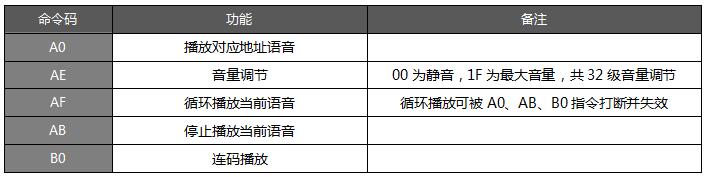

  A.播放指令

多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic

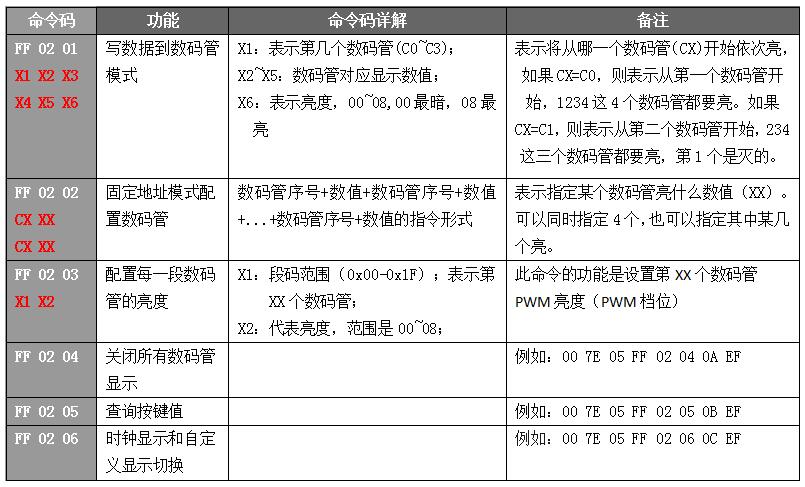

  B.数码管显示指令



多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic



多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic

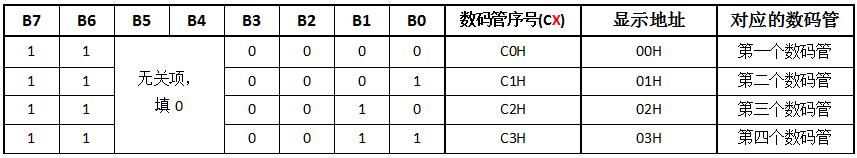

  C.数码管序号

  数码管序号对应指令:



 多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic



  注意:⑴此配置是用来设置显示寄存器的地址;如果地址设置为C4H或更高,数据被忽略,直到有效地址被设定;上电时,地址默认为00H;

  (2)地址00H---表示从第一段数码管开始显示并且显示4段数码管;地址01H---表示从第二段数码管开始显示并且显示3段数码管;地址02H---表示从第三段数码管开始显示并且显示2段数码管;地址03H---表示从第四段数码管开始显示并且显示1段数码管;

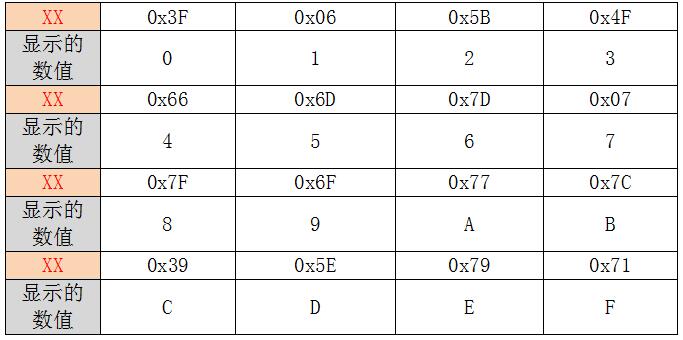

  D.数值

  数码管数字对应数值:



多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic

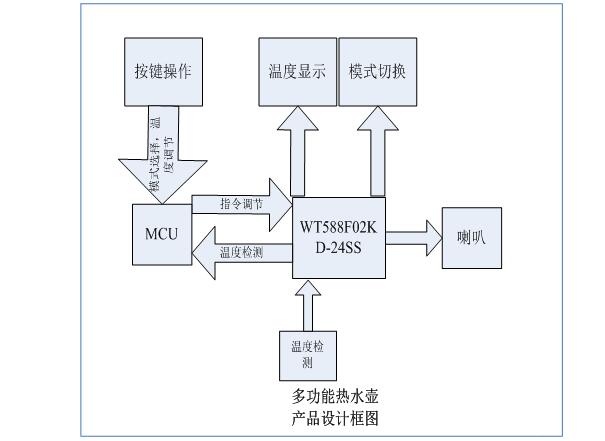

  四.应用框架图


多功能烧水壶语音IC方案设计推荐 WT588F02KD-24SS数码管显示驱动ic


  A. 温度探头可以实时测量水温,并通过数码管显示出来;判断温度超出设定温度就会进入保温状态。

  B.按键设置不同的模式后,该模式指示灯会被点亮。

  C.选择不同模式时还有相应的语音播放,进入保温模式也会有语音提示。


  五.公司简介

深圳唯创知音电子有限公司(原广州唯创电子有限公司)--1999年创立,2006年成立北京分公司,并在2008年成立了深圳分公司,目前公司已经搬迁至深圳宝安中粮福安机器人产业园,我司是一家集语音IC研发、语音产品方案设计、语音产品生产、语音上位机软件开发,智能家居,智能家电,物联网服务,集软硬件实力于一身的高新技术公司。
