产品概述:
WT588F02KD-24SS（SSOP24 封装）是一种带键盘扫描接口 LED（4位LED数码管）的驱动控制，带语音播报功能，键盘扫描和基础时钟功能的芯片。芯片本身可以存储200秒的语音，并且支持客户使用上位机自己制作语音，带有配套下载器，可以把声音下载到语音芯片里。
功能简述:
1. 16位DSP语音芯片、32Mhz内部振荡；
2. 工作电压2.0~5.5V；建议电压：2.2~4.0V（由于串口使用TTL电平通信）
3. 16bit的PWM输出，可直接驱动8R 0.5W喇叭；
4. 支持6K~32Khz的WAV文件；
5. 客户可以通过配套下载测试板在线更换芯片内部语音内容；
6. 带语音提示功能（完整的WT588F标准播放功能）；
7. 支持32768段地址，有更多需求可以扩展；
8. 芯片内部有183K byte 的存储空间（不包括主控程序）。
9. 芯片主控程序和内置存储数据均可擦除再烧写。
10. 读取当前时钟信息： 年、月、日、时、分、秒、周
11. 设置当前时间信息： 年、月、日、时、分、秒
12. 设置报警信息：列表 20组报警
13. 放置用户数据（读写）：256个字节 放在FLASH里面
14. 低电压检测功能，当电压低于3.3V时，不播放语音，并将低电压标志位置1
选型注意：
定制芯片时需要和业务员说明应用要求。
如果需要更低待机功耗芯片，请联系我司业务员。
产品简介:
语音更新
1. 语音下载：将bin文件存入在线下载器，通过烧写测试板连接模块即可更换语音，操作方便快捷，可用于模块IC的语音更换
存储方式
1. 芯片内部有183K byte 的存储空间（不包括主控程序）
2. 芯片主控程序与内部存储空间均可反复擦写
播放方式
1. PWM输出：16位PWM纯音频输出，可直接驱动8Ω/0.5W喇叭和蜂鸣器，
2. DAC输出:14位DAC音频输出，可外接功放
3. 支持无缝衔接功能（音源需做处理，请与业务员联系）（PWM和DAC输出可由bin文件设置）
音频采样率
1. 语音采样率：支持6~32Khz；
显示功能
1. 数码管支持显示时间：年月日；
2. 数码管写入显示；
3. 固定地址显示；
4. 单个数码管调节功能；
控制方式
1. URAT串口控制
2. 按键功能控制（可据实际情况定制功能）
（串口控制和按键控制的主控程序不同，下单时请联系业务员）
操作指令
1. 音量调节指令
2. 循环播放指令
3. 播放固定语音指令
4. 播放暂停指令
5. 时钟功能
6. 闹钟定时功能
技术规格
1. 供电电压：DC2.0~5.5V
2. 工作温度：-40~75度
3. 湿度：5%~95%
应用场景
1. 需频繁更换语音的设备
2. 能适应实时时钟芯片的大部分场合
3. 需更换语音内容的户外设备
时钟功能
1. 有设置当前时间的功能；
2. 有闹钟定时的功能；
3. 有设置倒计时的功能；
4. 自动计算星期，检测闰年；

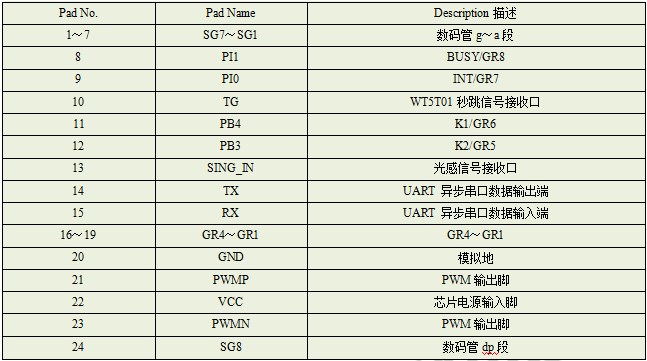

管脚描述:
![WT588F02KD点阵led驱动语音芯片]( "WT588F02KD点阵led驱动语音芯片")
![WT588F02KD点阵led驱动语音芯片]( "WT588F02KD点阵led驱动语音芯片")

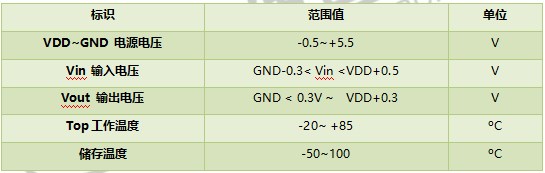

极限参数:
![WT588F02KD点阵led驱动语音芯片]( "WT588F02KD点阵led驱动语音芯片")

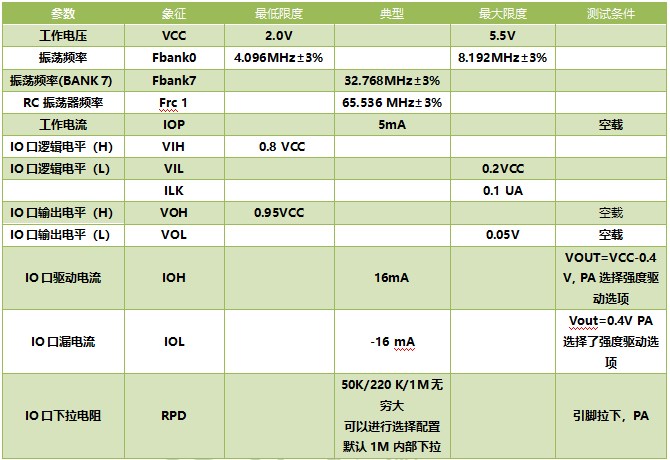

电气特性:
![WT588F02KD点阵led驱动语音芯片]( "WT588F02KD点阵led驱动语音芯片")
![WT588F02KD点阵led驱动语音芯片]( "WT588F02KD点阵led驱动语音芯片")
