WT2003HB01高品质语音模块

概述：

WT2003HB01是一款功能强大的高品质语音模块，采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，可内置100秒\350秒语音容量。控制方式灵活：支持标准的异步串口通讯（UART）。支持 SPI-Flash、U盘做为存储器。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。32级音量可调、最大可以支持外挂128Mbit的Flash和32G的U盘。

产品特点：

（1）支持SPI-Flash、U盘；

（2）支持FAT，FAT32文件系统；

（3）控制方式：标准UART通信接口,支持DMA和流控制，默认波特率9600；

（4）上电默认不播放；具备BUSY状态指示、BUSY播放时为高电平；

（5）支持切换音频输出方式，样品默认SPK输出 ，如需DAC输出，请参考音频输出切换指令（0xB6）;

（6）外挂的Flash可通过模块的USB接口连接到电脑查看或修改其内容，直接将电脑里面的语音下载到Flash模拟的可移动盘符中（模拟U盘）（XP系统、WIN7系统、WIN10系统）；

（7）支持语音高品质音频格式，（8kbps~320kbps）声音优美；

（8）工作电压：2.4-5.2V；

（9）最大可以支持 128Mbit 的 Flash 和 32G 的 U 盘（U盘为FAT或FAT32格式）；

（10）内置0.5W D类功放；

（11）音量可调，音量等级32级；

（12）两个16位异步分频器定时器；

（13）数字音频流,IIS支持主机和从机模式；

（14）一个IIC控制器

（15）一个红外遥控解码器；

（16）16 bit高精度ADC；

（17）16 bit高精度DAC；

（18）大功率IO驱动能力，最高可直接驱动64mA;

（19）单模块使用（使用内置容量）时内置语音需出厂前写入。

（20）通过USB接口连接电脑，电脑上显示Flash或TF卡盘符，直接从电脑拷贝音频到盘符，拷贝完成后，需拔掉USB线，再进行串口控制播放，否则串口发码无响应；

（21）支持SD卡/U盘离线升级程序,建议画板时预留出接口；

语音芯片如果需要挂flash。必须要用“唯创”出的flash，如果特殊原因不用，则一定要跟我司业务交接，备注好。（因为私自用其他家的flash，将会无法工作）

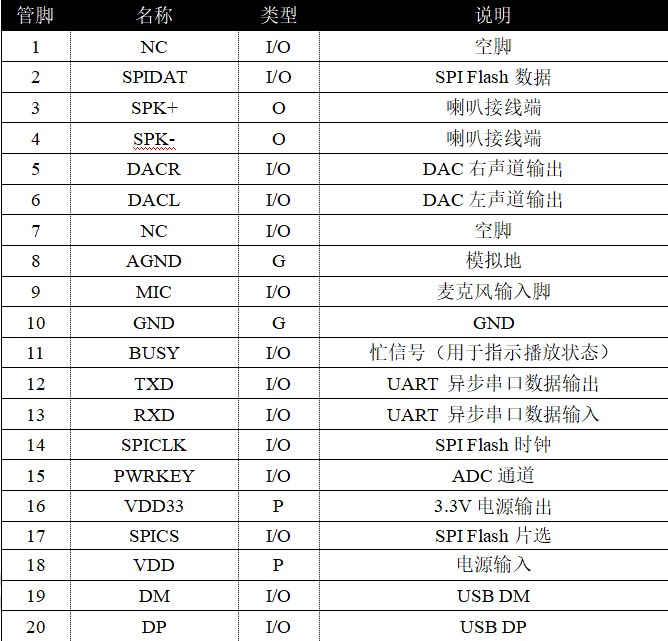

管脚介绍：

应用范围：

★汽车（防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁）；

★智能家居系统；

★家庭防盗报警器；

★医疗器械人声提示；

★家电（电磁炉、电饭煲、微波炉）；

★娱乐设备（游戏机、游乐机）；

★学习模型（早教机、儿童有声读物）；

★智能交通设备（收费站、停车场）；

★通信设备（电话交换机、电话机）；

★工业控制领域（电梯、工业设备）；

★儿童玩具（电子琴、摇摆机、游艺机）；
