概述:
随着消费需求的多样化,通过语音芯片实现声音播报的产品越来越多,如智能水杯,电磁炉、微波炉等小家电,电动车仪表盘,血压计、血糖仪等家用医疗产品等等。而且这些产品基本都带有显示屏,所以就需要一颗专用的ic来驱动LED/数码管显示,如果想加上语音播报功能来提升产品竞争力,则需要重新开发。这时就要分别去选型语音芯片和LED/数码管驱动ic,增加了电路的复杂性,还需通过反复的选型制样及测试,这样不但造成产品的开发周期变长,同时增加了产品BOM材料和成本。
与传统的方案选型过程相比,唯创知音自主开发WT2003H4 B001/B002芯片,凭借一颗芯片就能实现声音播报和LED/数码管驱动功能,可极大的缩短产品开发过程中的方案选型阶段,同时一颗芯片的综合成本及性能更优于传统两颗甚至多颗芯片的方案,节约成本的同时还为工程师缩短整个产品开发周期。唯创知音对有项目导入需求的工程师提供免费样品,可直接联系在线客服人员或在展会现场详细了解及获取免费样品。
WT2003H4 B001/B002芯片是一款带LED(发光二极管)驱动控制专用电路,支持各种显示驱动模式,用户使用简洁灵活,快速上手调试,内置键盘扫描接口;可通过UART串口控制、内置100-800S语音容量的工业级键盘显示驱动语音芯片。该芯片抗干扰能力强,为工业级芯片,在工业测控和家电领域中已被大量应用;例如:测温仪、咖啡机、电磁炉、微波炉及小家电产品的显示屏驱动语音提示导引。
特点:
● 采用功率CMOS工艺;
● QSOP24标准通用共阳或共阴数码管输出显示模式(8段*5位),在语音小于350S内容情况下可以做到8*8个LED驱动显示;
● QSOP24定制数码管类型或LED灯珠可支持扫描显示方式(13个IO口驱动13*12);
● QFN32标准通用共阳或共阴数码管输出显示模式(8段*12位),在语音小于800S内容情况下可以做到8*12个LED驱动显示;
● QFN32定制数码管类型或LED灯珠可支持扫描显示方式(20个IO口驱动20*19)380个LED或数码管段点;
● 键扫描32个(4*8bit),增强型抗干扰按键识别电路;
● 串行接口(UART:TXD、RXD)波特率可修改;
● 可内置2M\4M\8M_FLASH存放8K采样100S-850S语音内容(可根据需求选择)语音内容大于内置容量是可以外接128M容量Flash;
● 支持外接8欧姆0.5W数字PWM输出;
● 支持16位DAC音频输出;
● 支持用户扩展10位ADC检测功能,串口直接读取。支持设定阈值输出;
● 语音播放支持8K-44.1K采样,比特率8~320Kbps的MP3音频文件;
● 工作温度:-40-85℃;
● 具有位闪烁、位消隐、段点亮、段熄火、显示移位等功能;
● 超低休眠功耗:2uA,工作功耗:6mA(无外设);
● 封装形式:QSOP24/QFN32;

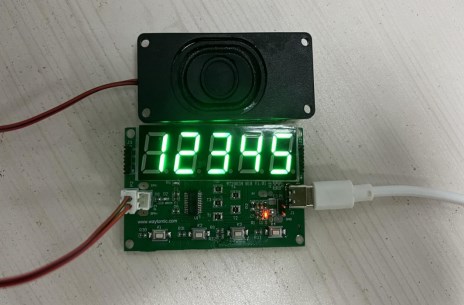

![WT2003H4 B001数码管驱动语音IC WT2003H4 B001数码管驱动语音IC]()
QSOP24 封装 QFN32封装

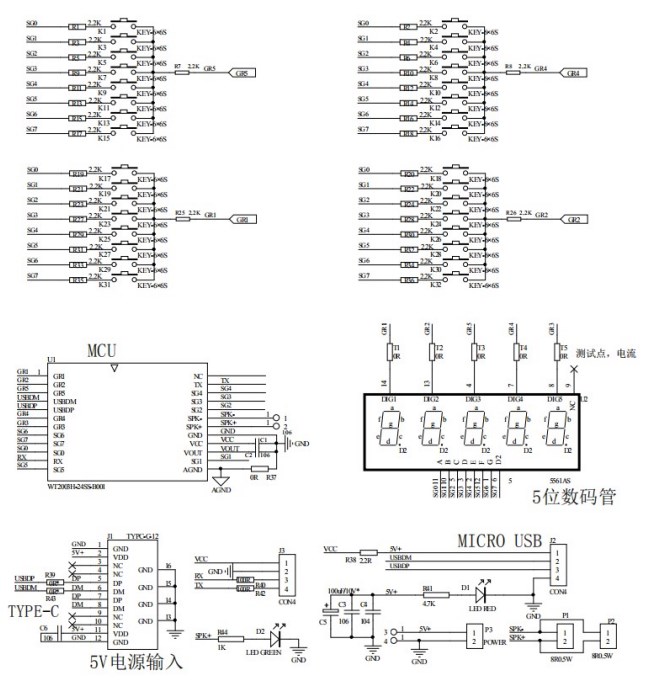

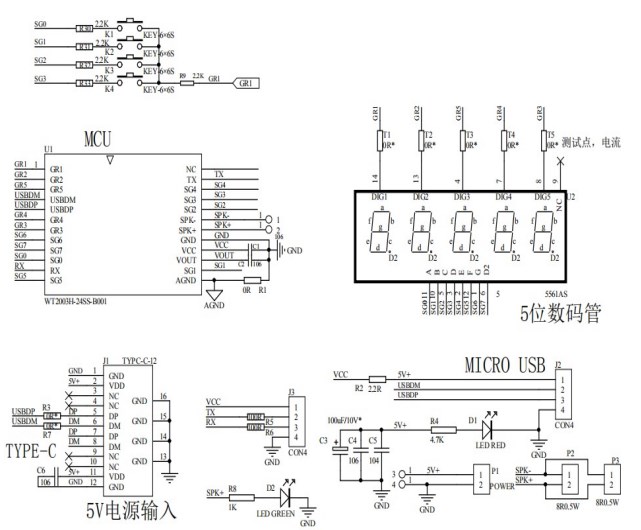

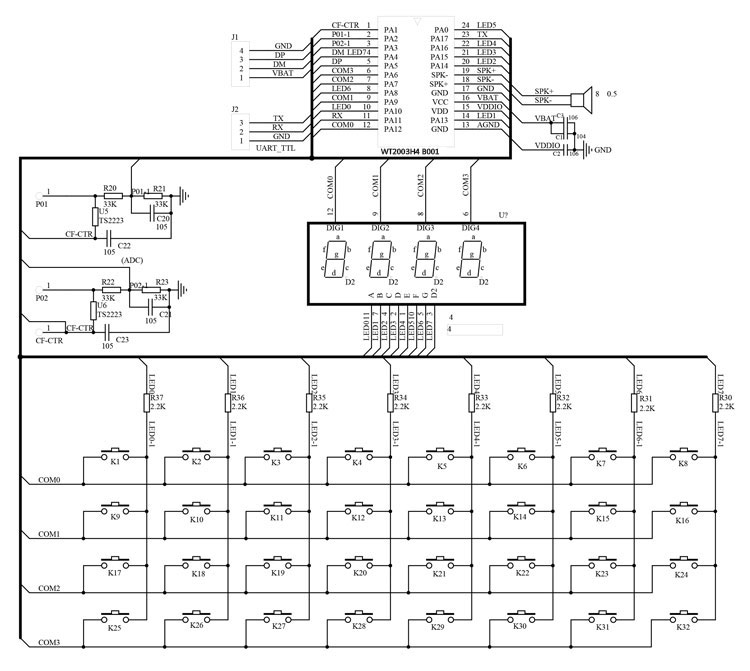

典型应用电路:
![WT2003H4 B001数码管驱动语音IC WT2003H4 B001数码管驱动语音IC]()

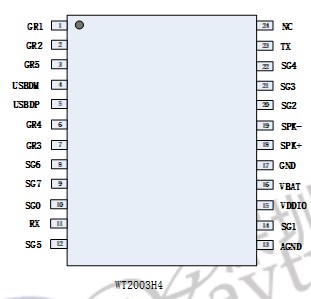

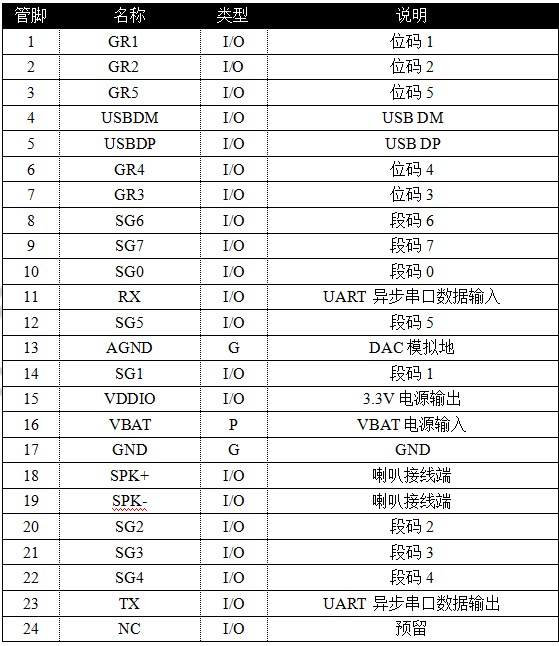

TSSOP24封装管脚描述:
![WT2003H4 B001数码管驱动语音IC WT2003H4 B001数码管驱动语音IC]()
![1627380057538901.png 827E381F-C1EE-43bc-874D-01AB68AF3201.png]()

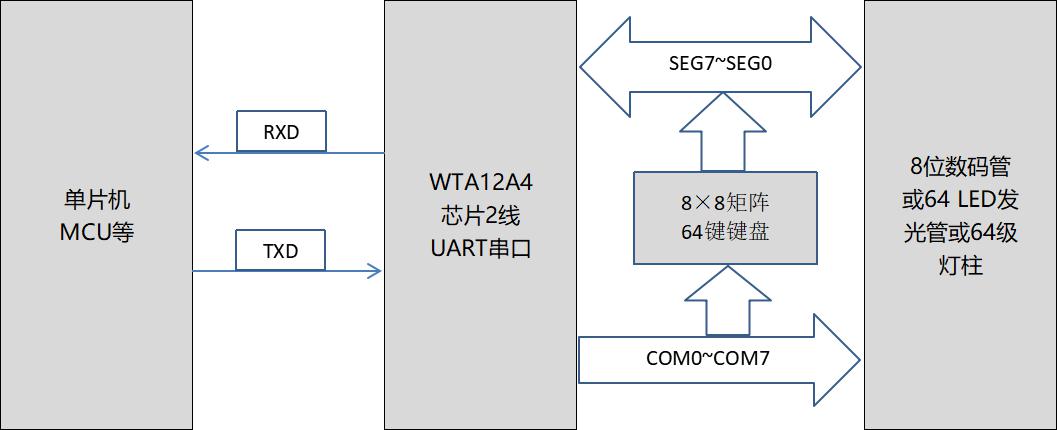

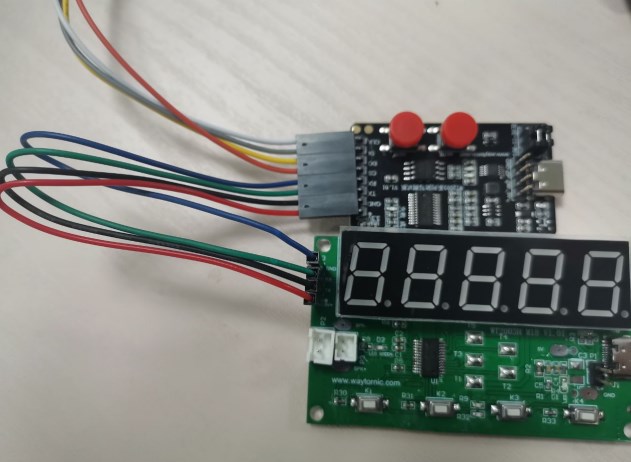

通信框图:
![1624691088900141.jpg 1624691088900141.jpg]()

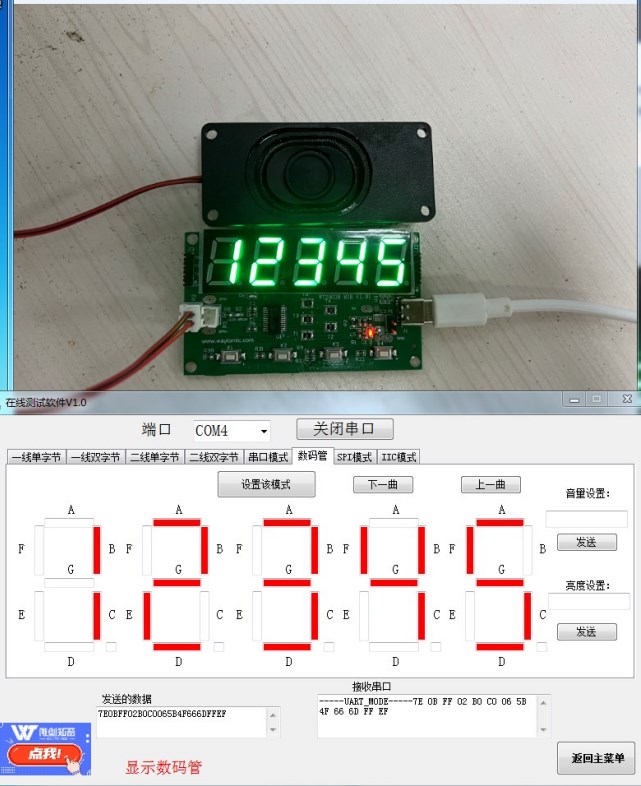

上位机操作界面:
![1627380346122274.jpg 1627380346122274.jpg]()
